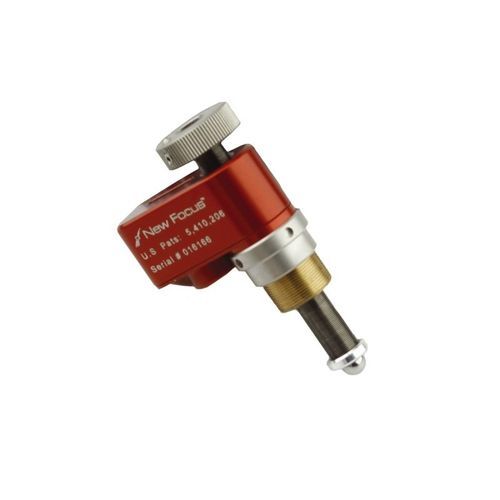

Picomotor 促动器能够理想地电动精密定位位移台和镜架,用于非常精确、小步长及具有一劳永逸的稳定性的应用,所有这些均在紧凑型封装中实现。
•30 nm 定位分辨率
•强大的 22 N 轴向载重能力
•一次设置永久有效的长期稳定性
•控制器/驱动程序使用方便且灵活
•手动调节旋钮
•简单集成
特征
Picomotor 技术的专利技术
Picomotor 促动器依靠动静摩擦之间的基本差异来工作。这里可以拿魔术师的“桌布戏法”举例:快速拉动桌布(低动摩擦)会使餐具留在桌子上,而慢速拉动(高静摩擦)会将餐具从桌子上拉下来并搞得乱七八糟!我们的 Picomotor 促动器将相同的原理用于螺纹钳口,类似于对开螺母的两半,夹在精密的 80 螺距螺钉周围。一个钳口连接到压电换能器的一端,另一个钳口连接到换能器的另一端。在压电模块上施加一个缓慢电信号,该信号可缓慢的改变压电模块的长度,而长度的改变使得两个钳口沿相反方向滑动。这种缓慢的滑动运动使螺钉转动(静摩擦)。在换能器运动结束时,一个快速电信号快速地将钳口返回到其起始位置。由于螺钉的惯性和低动摩擦,它将在其原位置保持不动。只需反转快慢信号的顺序即可反转旋转方向。
定位分辨率 <30 nm
我们的Picomotor促动器的步距小于每步30 nm,可实现非常小的受控运动。 请注意,开环微电机的步长在步进之间以及前后方向之间变化,并且与有效载荷直接相关–因此,在操作开环微电机时,位置反馈应由外部信号提供。 对于需要绝对位置校准和高重复性的应用,请考虑使用闭环微电机促动器。
小体积中的大力量
载重能力为 5 磅 (22 N),我们的 Picomotor 促动器具有很大的推力,同时仍然适合紧凑的包装。
简单集成
Picomotor 促动器具有标准尺寸的安装选件,即 0.375 英寸的柄或 M12 x 0.5 mm 螺纹,可轻松集成到标准测微计安装孔中。
