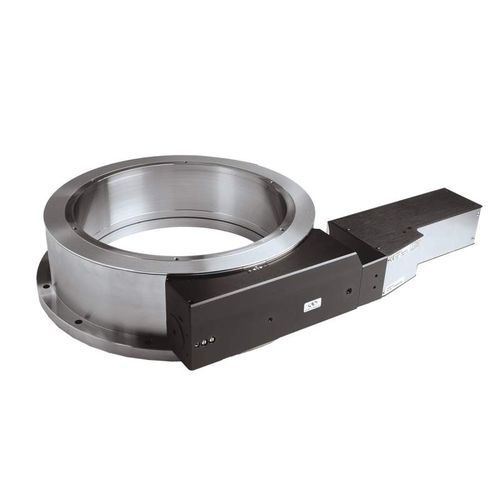

旋转位移台 RV series

机动闭合回路精准

RV 系列坚固的旋转台结合了高精度定位和极高的载重能力，可在各种条件（包括工业应用）下工作。 •非常适用于高负载应用（最高负载为 6500 N，最大扭矩为 80 Nm） •全钢结构可以实现高刚度和热稳定性 •超过 50 个不同版本，每个版本都具有不同的性能特点、直径和真空兼容性 •双列滚珠轴承 •带有自补偿预载的磨削蜗轮传动装置 •最大孔径范围为 78 至 280 mm 钢结构 工具的钢结构具有研磨轴承表面，可确保提高旋转精度。单片设计提高了刚度和热稳定性，同时不损害动态性能。 最高载重能力 双排预装重滚珠轴承尺寸小，但具有较高偏心载重。RV 产品系列中大部分都可以承重高达 650 kg 或高达 80°/s 的转速，同时保持小于 4 µm 的偏心率。 高速和高转矩直流电机版本 直流电机驱动旋转台具有高转速（CC 和 HAT）和高转矩（CCHL 和 HAHLT）版本。CC 和 HAT 版本的速度可达 80°/s。HAT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。CCHL 和 HAHLT 版本配备减速齿轮，从而提供更高的扭矩和有效载荷惯量。HAHLT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。 误差显示服务 对于关键的定位应用，Newport 提供微定位校准服务。当我们的 XPS 高级运动控制系统发出指令时，我们将创建、实施和验证电子补偿过程，从而提高所选 RV-HA 系列旋转台的绝对位置精度。此外，还可以使用多轴微定位校准服务。 测试在20.0±0.2℃下进行。 您的旋转台将提供校准证书，也可根据要求提供实际数据。 可配置限位开关 大多数 RV 型号设计有光限位开关，将最大移动角度限制为 170°。这些型号可使用简单的"Allen"扳手来启用或禁用全 360° 移动。 免费提供计量报告 Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
