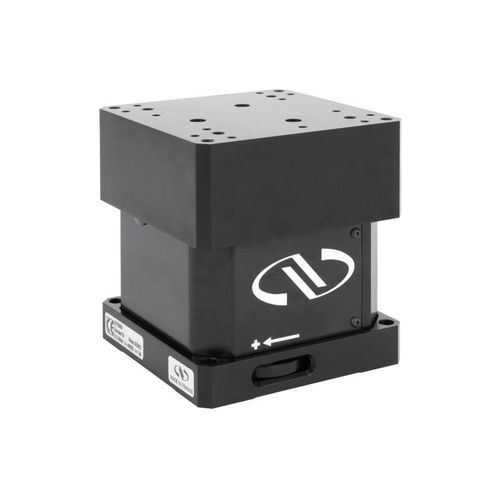

立式位移台 GTS series

线性电机驱动单轴交叉滚子

与其他平台垂直平移台相比，铝 GTS30V 具有最长的行程范围、最高的速度和最佳的精度和可重复性。 •30 mm 精密垂直行程，在同一紧凑型设备中 •从任何方向都可以无障碍地接近有效载荷 •垂直抗蠕变交叉滚子轴承，可实现无波纹运动以及卓越的轨迹精度 •集成线性编码器，可实现较高灵敏度，卓越的可重复性和高精度运动 防蠕动式交叉滚子轴承 高精度的垂直运动是通过直接的垂直引导系统实现的，该系统由成对的 GTS30V 抗蠕变交叉滚子轴承和 GTS70V 循环球轴承组成。 选择这些直线导轨可提供最直的轨迹，平稳而精确的运动以及坚固耐用的长期操作。 此外，GTS30V 的交叉滚子轴承具有更安静，无波动的附加优点，这在计量级应用中很重要。 高效传动系统 具有精密研磨、低摩擦导螺杆的折叠直流电机，即使在高负载的情况下也能提供超平滑的运动。电机和导螺杆之间的减速带增加了可用的输出转矩并降低了伺服灵敏性，从而确保了 100 nm 的 MIM。 直接的位置反馈 线性标尺编码器提供了精确的位置反馈，这有助于实现亚微米 MIM，并使 GTS-V 不受磁滞的影响。 直接读取编码器系统不会因丝杠的运动感应加热引起的位置漂移，从而提高了精度和可重复性。 对于高负载应用，建议使用带有电机安装的旋转编码器的 GTS70VCC。 即插即用 - ESP 兼容 所有 GTS-V 平台都与 ESP 兼容。连接到 Newport 控制器之后，无需用户输入即可快速识别该平移台并配置其操作参数。这种即插即用功能不仅对使用透明，而且可以确保安全操作平移台。 手动旋钮 手动旋钮十分方便，尤其是当电源关闭又需要进行快速粗调的时候。
