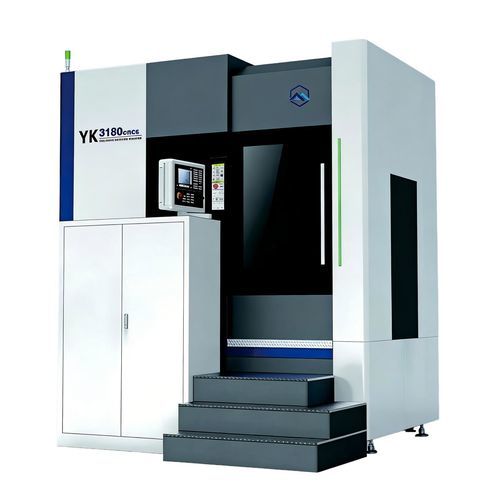

CNC数控齿轮切削机 YK series立式大直径零件
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 立式
- 其他特性
- 大直径零件
- 模式
8 mm, 10 mm, 12 mm, 18 mm
(0.31 in, 0.39 in, 0.47 in, 0.71 in)- 零件直径
320 mm, 400 mm, 500 mm, 800 mm
(13 in, 16 in, 20 in, 31 in)- 旋转速度
最多: 600 rpm
(3,769.911 rad.min-1)最少: 30 rpm
(188.496 rad.min-1)- 刀具直径
160 mm, 170 mm, 200 mm, 230 mm
(6.3 in, 6.7 in, 7.9 in, 9.1 in)
产品介绍
概述立式滚齿机是一种数控齿轮加工设备，使用滚刀以生成法加工齿轮。它以立式布局为核心结构，集高刚性、高精度、高效率于一体。它主要用于批量和精密加工各种圆柱齿轮和蜗轮蜗杆，是齿轮制造业的核心设备。
主要特点 结构稳定：采用立柱+工作台布局，高刚性、低振动，适合加工大直径、大模数齿轮。 加工精度高：可加工正齿轮、斜齿轮、蜗轮和同步齿轮，具有稳定的齿形和方向精度，适合加工中高端齿轮：工作台承重能力强，适用于大直径齿轮、盘形齿轮和轮毂齿轮；夹持稳定，装卸方便：配备 CNC 系统，可执行齿轮分度、自动进给和多轴联动，加工效率高，一致性好。 应用范围广：可加工多种模块；用于减速器、工程机械、风力发电、机床等齿轮制造。
技术数据表特性/技术参数 YK3132-3：受控轴 3；最大工件直径 φ320 mm；最大模数 8 mm；最大加工宽度 250 mm；滚刀直径 φ160/200 mm；刀具主轴轴向移动量 130 mm；滚刀中心至工作台中心距离 30~280 mm；滚刀中心至工作台表面 260~560 mm；外支架端面至工作台表面 400~750 mm；工作台表面直径 φ370 mm；工作台孔径 φ80 mm；A 轴 ±45°；B 轴转速 79~420 rpm；C 轴最高转速 24 rpm；进给速度 X 0~1000 m/min，Y 0~1000 m/min，Z 0~1000 m/min；主电机 7.5 kW；重量 6250 kg。 YKG3136CNC：控制轴 6；最大工件直径 φ360 mm；最大模数 10 mm；最大加工宽度 450 mm；滚刀直径 Φ170/210 mm；刀具主轴轴向移动量 190 mm；滚刀中心至工作台中心距离 40~310 mm；滚刀中心至工作台表面 180~680 mm；外支架端面至工作台表面 370~920 mm；工作台表面直径 φ360 mm；工作台孔径 φ75 mm；A 轴 ±45°；B 轴转速 60~600 rpm；C 轴最高转速 100 rpm；进给速度 X 1~2000 m/min，Y 1~2000 m/min，Z 1~1000 m/min；主电机 15 kW；重量 14000 kg。 Yk3140：可控轴 3；最大工件直径 φ400 mm；最大模数 10 mm；最大加工宽度 400 mm；滚刀直径 Φ170/220 mm；刀具主轴轴向移动量 190 mm；滚刀中心至工作台中心距离 40~320 mm；滚刀中心至工作台表面 163~613 mm；外支架端面至工作台表面 490~1045 mm；工作台表面直径 φ420 mm；工作台孔径 φ120 mm；A 轴 ±45°；B 轴转速 40~375 rpm；C 轴最高转速 30 rpm；进给速度 X 2~1000 m/min，Y 1000 m/min，Z 0~1000 m/min；主电机 11 kW；重量 13500 kg。 YK3150-6：受控轴 6；最大工件直径 φ500 mm；最大模数 12 mm；最大加工宽度 450 mm；滚刀直径 φ200/240 mm；刀具主轴轴向移动量 200 mm；滚刀中心到工作台中心的距离 35~385 mm；滚刀中心到工作台表面的距离 190~690 mm；外支架端面至工作台表面 380~930 mm；工作台表面直径 φ520 mm；工作台孔径 φ140 mm；A 轴 ±45°；B 轴转速 30~600 rpm；C 轴最高转速 20 rpm；进给速度 X 2~1000 m/min，Y 3000 m/min，Z 0~1000 m/min；主电机 17 kW；重量 17000 kg。 YK3180CNC6：受控轴 6；最大工件直径 φ800 mm；最大模数 18 mm；最大加工宽度 600 mm；滚刀直径 φ230/260 mm；刀具主轴轴向移动量 220 mm；滚刀中心至工作台中心距离 60~560 mm；滚刀中心至工作台表面 380~1030 mm；外支架端面至工作台表面 500~1200 mm；工作台表面直径 φ750 mm；工作台孔径 φ200 mm；A 轴 ±45°；B 轴转速 60~600 rpm；C 轴最高转速 15 rpm；进给速度 X 1~2000 m/min，Y 1-2000 m/min，Z 0~1000 m/min；主电机 28 kW；重量 23000 kg。 .
---
