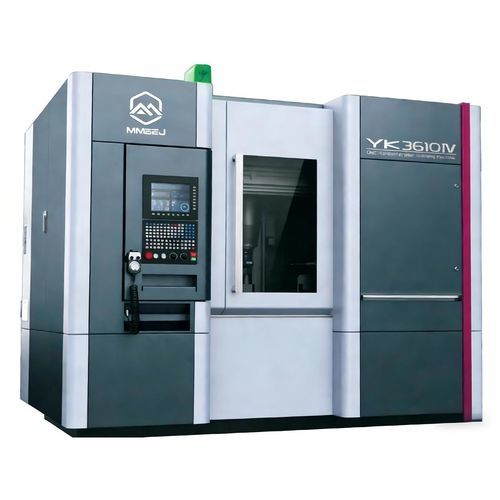

CNC数控齿轮切削机 YK3610 series卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
- 模式
3 mm
(0.12 in)- 零件直径
100 mm
(4 in)- 旋转速度
4,000 rpm, 6,000 rpm
(25,132.741 rad.min-1, 37,699.112 rad.min-1)- 刀具直径
80 mm
(3.1 in)
产品介绍
概述
水平齿轮滚齿机针对轴类齿轮加工设计，采用针对轴类工件优化的水平夹持方式。产品线涵盖从基础机到高端CNC设备，可根据产量与精度要求选择配置。
应用与范围
特点
技术参数
水平齿轮滚齿机针对轴类齿轮加工设计，采用针对轴类工件优化的水平夹持方式。产品线涵盖从基础机到高端CNC设备，可根据产量与精度要求选择配置。
应用与范围
- 适用于轴类齿轮及类似圆柱齿轮零件
- 加工模数范围：0.1 至 6
- 工件直径范围：10 mm 至 100 mm
- 系统与控制轴数可按生产需求定制
- 可根据零件提供夹具及各类滚刀
特点
- 为轴类齿轮加工优化的水平夹持设计
- 从基础机到高端CNC的完整产品矩阵
- 可配置的控制系统及可选控制轴数量
- 支持根据零件需求定制夹具和多种滚刀
技术参数
- 型号：YK3610III 与 YK3610IV（YK3610 系列）
- 最大加工直径：φ100 mm
- 最大加工模数：3 mm
- 工件主轴转速：1000 r/min（YK3610III）、600 r/min（YK3610IV）
- 滚刀主轴转速：6000 r/min（YK3610III）、4000 r/min（YK3610IV）
- 滚刀移动长度：100 mm
- Z滑台行程：280 mm
- 滚刀头摆角：±45°
- 最小齿数：3 件
- 最大滚刀直径×长度：φ80 × 110 mm
- 总功率：25 kVA（YK3610III）、30 kVA（YK3610IV）
- 外形尺寸（长×宽×高）：3490×3370×2380 mm（YK3610III）；3530×3480×2550 mm（YK3610IV）
- 整机重量（约）：≈6 t
