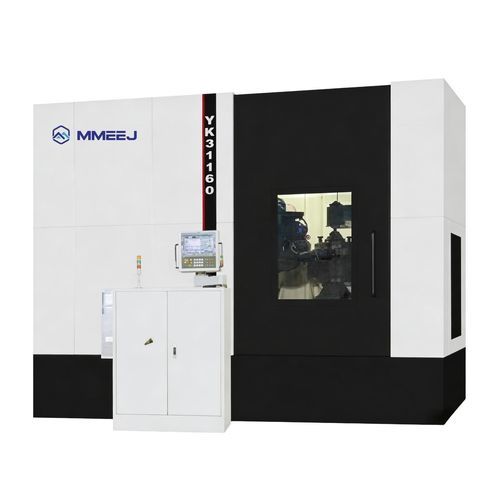

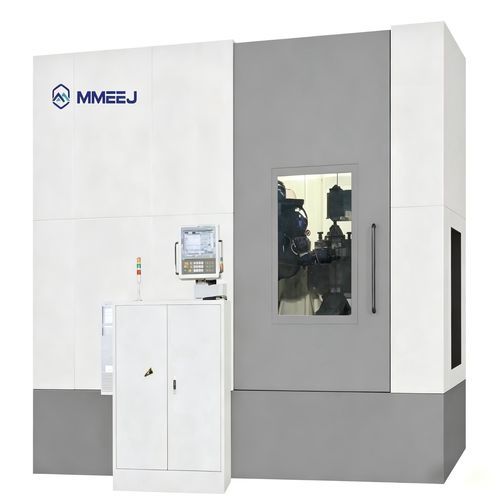

CNC数控齿轮切削机 YK31 series

立式大直径零件

概述
立式滚齿机是采用滚刀和生成法加工圆柱齿轮、斜齿轮、蜗轮及同步齿轮的数控齿轮加工设备。立柱＋工作台的垂直布局提供高刚性、低振动并便于装卸大件，适用于齿轮制造行业的批量及精密加工。

主要特点

• 结构稳定：立式立柱与回转工作台布局，刚性高、振动小，适合大直径、大模数齿轮加工。
• 加工精度高：可加工直齿、斜齿、蜗轮和同步齿轮，保证齿形与螺旋角精度，满足中高端应用要求。
• 适应大工件：工作台承载能力强，适用于盘齿、轮毂和大直径齿轮，夹装稳定，装卸方便。
• 自动化程度高：配备数控系统，实现自动分度、自动进给及多轴联动，效率和一致性高。
• 应用范围广：适用于减速器、工程机械、风电、机床等需齿轮的行业。

技术参数表
Item | 单位 | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
控制轴数 | | 6 | 6 | 6 | 6 | 6 | 6 | 6
最大工件直径 | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
最大工件模数 | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
最大加工宽度 | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
滚刀直径（最大） | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
主电机功率 | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
工作台直径 | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
重量 | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

技术规格

• 型号：YK31125-6、YK31160-6、YK31200-6、YK31315-6、YK31400-6、YK31500-6、YK31630-6。
• 控制轴数：所有型号均为6轴。
• 工件直径范围：根据型号可达最大φ6300。
• 最大模数：根据型号可达最大42 mm。
• 主轴轴向行程：根据型号为340–600 mm；进给速度：径向 1–2000 m/min，切向 1–3000 m/min，轴向 0–1000 m/min。
• 主电机：根据型号为35–115 kW；工作台直径 φ1250–φ3750。
