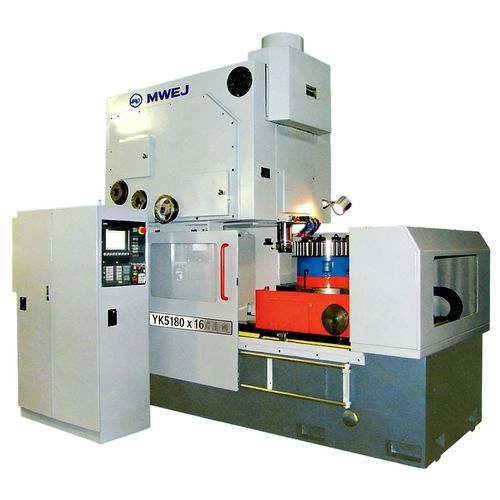

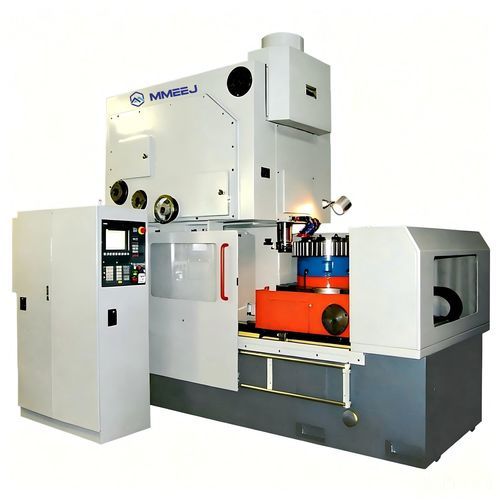

CNC数控刨齿机 YK series

立式

产品概述插齿机是一种常用的齿轮加工工具；适用于加工具有外啮合和内啮合的正齿轮，特别是内齿轮，尤其是滚齿机上难以加工的齿轮；能够加工由多个齿轮组成的多齿轮组；使用专用的螺旋插齿刀和螺旋导轨，可以加工具有内啮合和外啮合的螺旋正齿轮。

• 适用于汽车、摩托车、机床和齿轮制造行业的大批量生产环境。
• 插齿机因其高精度和多功能性，在机械制造和汽车制造行业发挥着重要作用。
• 随着技术的进步，插齿机在精度和效率方面都有了显著提高，可满足现代制造业对齿轮加工的严格要求。 技术参数特征/技术参数
  • 型号：YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
  • 控制轴数：3（所有型号）
  • 各型号最大外齿轮直径（毫米）：YKS5122-3 φ220；YKS5132-3 φ320；YK5140CNC φ400；YK5150-3 φ500；YK5180A-3 φ800；YK51125A-3 φ1250
  • 各机型最大内齿轮加工直径 (mm)：φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
  • 最大加工模数 (mm)：6 / 8 / 10 / 10 / 12 / 16（分别为型号）
  • 最大加工齿宽（毫米）：70 / 110 / 110 / 200 / 280 / 300（分别为型号）
  • 最大铣刀行程长度（毫米）： 80 / 120 / 120 / 220 / 300（分别为型号分别为 80 / 120 / 120 / 220 / 300 / 320（型号）
  • 主轴冲程速率（步/分）：100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
  • 工作台圆周进给速率：0~2 mm/str（所有型号）
  • 立柱径向进给速度：最高 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min（分别为各型号）
  • 径向进给行程（X 轴）（mm）：330 / 420 / 420 / 610 / 720 / 950
  • 铣刀后移量（毫米）：≥0.35 / ≥0.5（大多数机型≥0.5）
  • 铣刀安装轴颈直径（毫米）：φ31.743 / φ31.743 / φ31.75 / φ31.743 / φ44.443 / φ88.9
  • 刀具主轴直径 (mm): φ85 / φ85 / φ100 / φ100 / φ130
  • 工作台直径 (mm)：φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
  • 工作台中心孔直径 (mm): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
  • 工作台最大速度 (C 轴) (r/min)： 7.8 / 3.5 / 4.5 / 4.4 / 23 / 2.4
  • 工作台倾斜角度（度）：通常为 0~±12（型号不同）
  • 距离和安装范围：铣刀轴到工作台中心和铣刀安装端到工作台表面的距离因型号而异（见技术表）
  • 主电机（千瓦）： 7.5 / 7.5 / 11 / 11 / 15 / 22（各型号）
  • 技术表中提供了各型号的总体尺寸长×宽×高（毫米）和重量（千克）
  。
