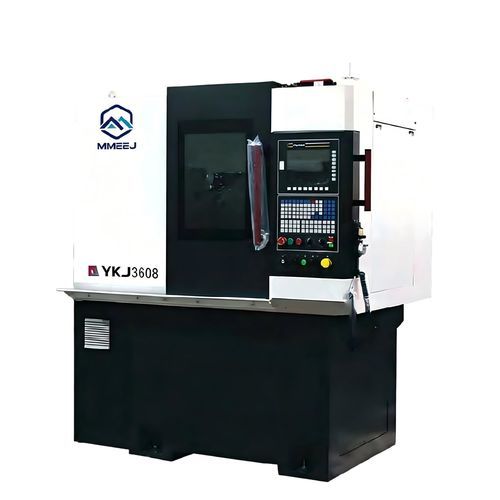

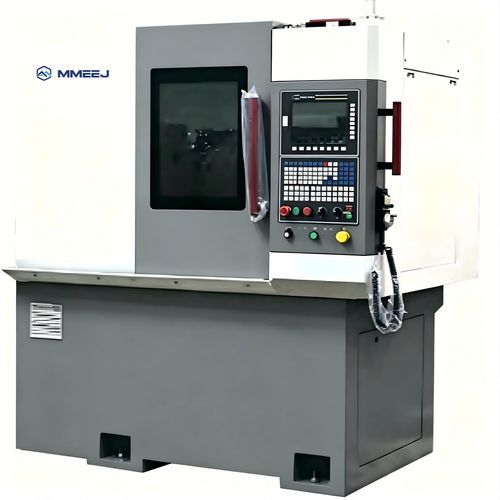

CNC数控齿轮切削机 YK series

卧式

概述
卧式齿轮滚刀机采用卧式夹持，适用于轴类齿轮的高效加工。产品线覆盖普通机到高端数控设备，形成完整的系列，适用于生产线和车间使用。

功能
加工模数：0.1–6 mm（视型号而定）。加工直径：10–100 mm。控制系统与轴数可选。可根据零件提供夹具与各类滚刀（hob）。

备注
该类卧式滚刀机适用于加工轴类齿轮、花键轴及类似的外齿轮零件。

技术表（型号与规格）
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
最大加工直径 (mm)：φ80 | φ80 | φ80 | φ80 | φ80
最大加工模数 (mm)：1.5 | 1.5 | 2 | 1.5 | 1.5
工件主轴转速 (r/min)：500 | 500 | 500 | 500 | 500
滚刀主轴转速 (r/min)：2500 | 2500 | 2000 | 2000 | 3000
滚刀移动长度 (mm)：60 | 60 | 60 | 60 | 60
Z 滑台行程 (mm)：200 | 200 | 150 | 150 | 150
滚刀头摆动角度 (度)：±45 | -40~+65 | ±40 | -40~+65 | -40～+65
最小齿数 (件)：3 | 3 | 3 | 3 | 3
最大滚刀直径×长度 (mm)：φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
总功率 (kVA)：8 | 8 | 10 | 10 | 10
外形尺寸 (L/W/H) (mm)：1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
机器重量 (t)：≈3 | ≈3 | ≈3 | ≈3 | ≈3

特性 / 技术参数

• 可选型号：YKJ3608、YKJ3608/1、YK 3608、YK 3608/1、YK 3608/2
• 最大加工直径：φ80 mm
• 最大加工模数：最高 2 mm（视型号而定）
• 工件主轴转速：500 r/min
• 滚刀主轴转速：根据型号为 2000–3000 r/min
• 滚刀移动长度：60 mm
• Z 滑台行程：根据型号为 150–200 mm
• 滚刀头摆动角：根据型号在 ±45 到 -40~+65 之间
• 最小齿数：3
• 最大滚刀直径×长度：φ63×60 mm（典型）
• 总功率：根据型号为 8–10 kVA
• 尺寸与重量随型号不同（尺寸约 1650×1600×1900 mm 至 1950×1285×2100 mm；重量约 3 t）
