  4. Meijin Machinery Equipment (Dalian) Co., Ltd.

齿轮磨床 YK7210
立式CNC数控4轴

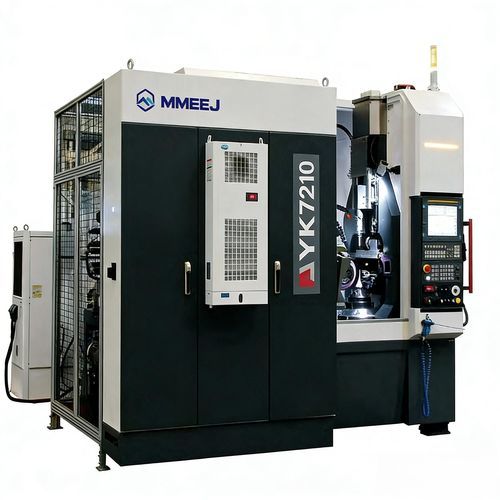

齿轮磨床 - YK7210 - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / CNC数控 / 4轴
齿轮磨床 - YK7210 - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / CNC数控 / 4轴

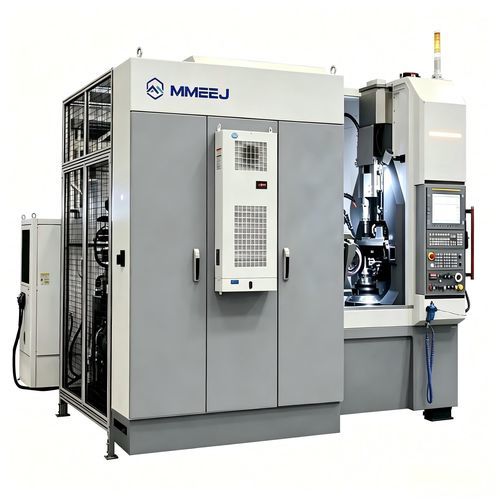

齿轮磨床 - YK7210 - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / CNC数控 / 4轴 - 图像 - 2
齿轮磨床 - YK7210 - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / CNC数控 / 4轴 - 图像 - 3
齿轮磨床 - YK7210 - Meijin Machinery Equipment (Dalian) Co., Ltd. - 立式 / CNC数控 / 4轴 - 图像 - 4
添加到我的收藏夹
添加到产品对比表

产品规格型号

应用
齿轮
结构
立式
操控类型
CNC数控
轴数
4轴
其他特性
高精度, 连续式
主轴速度

2,000 rpm, 7,000 rpm
(12,566 rad.min-1, 43,982 rad.min-1)

输出功率

15 kW, 25 kW
(20.39 hp, 33.99 hp)

X轴

最多: 370 mm
(14.57 in)

最少: 100 mm
(3.94 in)

Y轴

最多: 190 mm
(7.48 in)

最少: 0 mm
(0 in)

砂轮直径

275 mm
(11 in)

速度

10 m/min

机器质量

10,000 kg
(22,046.23 lb)

产品介绍

特性
  • 采用连续生成研削(类似齿轮滚刀加工),适用于大批量齿轮的高效率、高精度研削。
  • 机床主体采用高刚性、热对称、模块化设计,确保精度、效率、刚性、稳定性和可靠性。
  • 软件功能完善,操作简便,适合生产环境使用。


机床布局与部件
  • 垂直布局,由主机、电柜、油雾回收装置、液压系统和冷却系统组成。
  • 配置FANUC31iB数控系统;七轴控制,五轴联动:四个直线轴(X、Y、Z、X1)和三个旋转轴(A、B、C),外加砂轮修整轴(B1)。轴B、C、X、Y和Z为联动轴。


应用
  • 用于汽车、减速器和智能机器人行业的齿轮零件加工。
  • 可根据客户图纸定制机型。


技术参数
  • 型号:YK7210
  • 最大加工直径(mm):φ100
  • 最大加工模数(mm):0.5~2
  • X行程(mm):270 (100~370)
  • Y行程(mm):190 (0~190)
  • Z行程(mm):300 (150~450)
  • Z1行程(mm):350 (475~825)
  • X、Y、Z快移(m/min):10
  • 砂轮头摆角(度):±45
  • 最大砂轮规格 (O.D × I.D × 宽度) (mm):φ275×φ160×125
  • 修整砂轮外径 (mm):φ110
  • 修整速度 (r/min):1500~6000
  • 工件主轴额定功率 (kW):15
  • 工件主轴额定扭矩 (N·m):119
  • 工件主轴最高转速 (r/min):2000
  • 砂轮主轴额定功率 (kW):25
  • 砂轮主轴额定扭矩 (N·m):119
  • 砂轮主轴最高转速 (r/min):7000
  • X、Y、Z、A伺服电机额定功率 (N·m):4/2.3/4/2.3
  • X、Y、Z、A伺服电机额定扭矩 (kW):22/8/22/8
  • 外形尺寸 (L×W×H) (mm):3700×4120×3180
  • 总功率 (kVA):70
  • 整机重量 (Kg):10000
