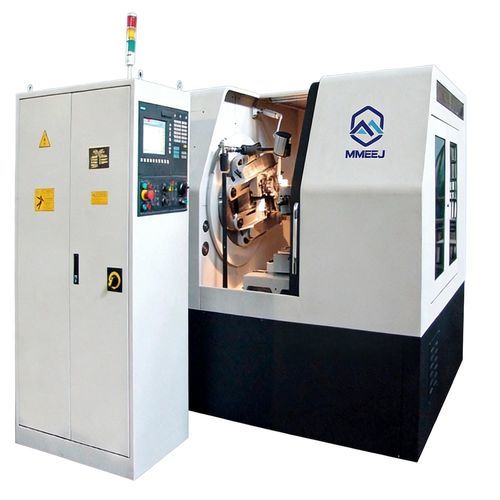

CNC数控齿轮切削机 YK23 series卧式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 卧式／立式
- 卧式
产品介绍
概述
技术参数
特性 / 技术规格
- YK23系列CNC直齿锥齿轮刨齿机（型号：YK2312、YKM2350）用于高精度直齿锥齿轮的加工。该系列基于制造商在直齿和螺旋锥齿轮机床方面的经验开发，适用于精密仪器、计量器具等行业。
- 适合批量或小批量生产，操作简便、运行稳定，切削精度达到GB6级。客户可提供图纸以匹配机型。页面图片展示了可加工零件示例。
技术参数
- 型号：YK2312 | YKM2350
- 1. 工件尺寸：最大模数：2.5 mm（YK2312）｜10 mm（YKM2350）；齿距元件最大长度：60 mm｜250 mm；最大节径（10:1 比例）：120 mm｜500 mm；齿根角（大/小）：90°/4°｜80°/8°；极限比（AL 90°轴角）：10:1｜10:1；最大齿深：5.5 mm｜20 mm；最大齿面宽度：20 mm｜85 mm；齿数：5–150｜10–200。
- 2. 工件主轴：大端锥孔直径：φ31.267｜φ100；锥度：Morse NO.4｜1:20；锥长：80 mm｜160 mm；通孔直径：φ20 H11｜φ78；主轴端面到机床中心距离：30–190 mm｜70–380 mm。
- 3. 刀架：调角范围：360°｜120°；工作台最大回转：80°｜60°；刀架最大定位角：8°｜8°；刀具最大行程：28 mm｜95 mm；刀具超程（内端/外端）：3 mm/5 mm｜3 mm/5 mm。
- 4. 刀具：类型：GR83-601 直齿锥齿轮刀具；刀具规格：I｜Ⅲ；刀具行程（次/分）：250–700｜98–500。
- 5. 电压：380 V。6. 机器重量：1.8 t｜8 t。7. 外形尺寸（长×宽×高）：1700×1650×1700 mm｜2400×1800×1800 mm。
特性 / 技术规格
- 系列：YK23 Series
- 可选型号：YK2312 和 YKM2350
- 应用：用于精密仪器、计量器具等领域的高精度直齿锥齿轮加工
- 切削精度：GB6 级
- 最大模数：2.5 mm（YK2312），10 mm（YKM2350）
- 最大节径（10:1 比）：120 mm（YK2312），500 mm（YKM2350）
- 齿数范围：5–150（YK2312），10–200（YKM2350）
- 刀具行程/分：250–700（YK2312），98–500（YKM2350）
- 电压：380 V
- 机器重量：1.8 t（YK2312），8 t（YKM2350）
- 外形尺寸（长×宽×高）：1700×1650×1700 mm（YK2312），2400×1800×1800 mm（YKM2350）
