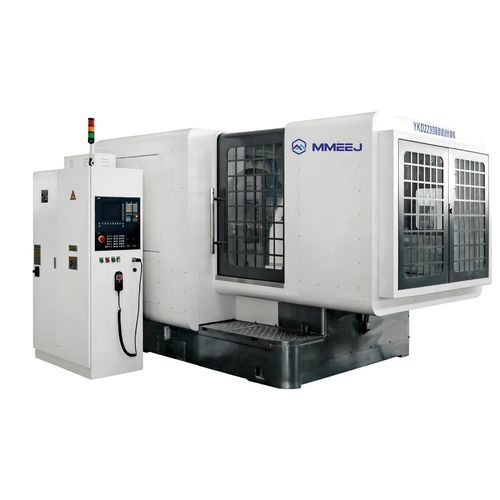

3轴数控铣床 YK22 series

4轴卧式精准

概述
YK22系列齿轮铣床用于圆锥齿轮和螺旋圆锥齿轮的加工，适用于多个工业领域。其覆盖的模数和工件直径范围广，适合汽车、航空、新能源、精密机械等行业的生产需求。

控制系统与精度
标配SIEMENS 828D数控系统。根据用户需求可选配FANUC或国产数控系统。加工件精度可达GB 6–7级。

型号与功能

• YKH型：4轴数控机床，可编程实现滚刀切削（hobbing）、分齿、进给及刀具速度控制，显著提高小模数圆锥齿轮的加工效率。
• YK型：3轴数控螺旋圆锥齿轮铣床，采用传统摇篮式结构，具有极高的结构刚性和传动刚性，确保机床精度稳定、使用寿命长。

标准配置
配备全防护、自动排屑器和独立密封电控柜。

性能表
项目 | 单位 | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
最大模数 | mm | 2.5 | 3 | 6 | 10 | 15 | 30
最大工件直径 | mm | 125 | 125 | 320 | 500 | 800 | 1610
最大传动比 | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
最大齿宽 | mm | 20 | 20 | 40 | 70 | 100 | 240
齿数范围 | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
刀具尺寸 | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
机器重量 | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

技术规格

• 系列：YK22 Series
• 控制：SIEMENS 828D数控系统（FANUC和国产系统可选）
• 工件精度：可达GB 6–7级
• YKH型：4轴数控，可编程滚刀切削、分齿、进给与刀具速度
• YK型：3轴螺旋圆锥齿轮铣削，摇篮式结构以提高刚性
• 标准配置：全防护、自动排屑、独立密封电控柜
• 应用：电动工具、汽车、工程机械、飞机、船舶、新能源、智能家电、精密机床
