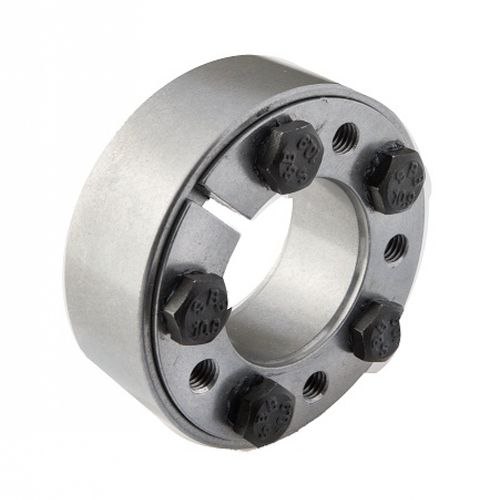

刚性联轴器 MAV 3209 单缩紧盘法兰
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 刚性
- 其他特性
- 单缩紧盘
- 固定
- 法兰
- 扭矩
最多: 5,288,000 Nm
(3,900,228.6454 ft.lb)最少: 26,000 Nm
(19,176.6159 ft.lb)
产品介绍
用于空心轴（轮毂）的外部锁定装置 - 轴连接
两部分设计
自释放锥体，用MoS2润滑(μ = 0.05)
用MoS2润滑的螺钉(μ = 0.10)
MAV 3208 - MAV 3209: 重型系列，高容量
轮毂外径的公差：h8
轴和轮毂的表面光洁度 Ra < 3.2 μm
轴-轮毂内孔接触面无油且干燥(μ = 0.15)
组成
开槽的内环，带有集成的推卸螺纹
外圈
用于MAV 3008 - MAV 3108 - MAV 3208系列的10.9级（尺寸小于8.8级的M6）六角头螺钉套装；用于MAV 3009 - MAV 3209系列的12.9级。
用于螺钉尺寸≥M16的装置的DIN 6916硬化垫圈
---
