验布测量机 Orthopac FMC-15

概述
Orthopac FMC -15 是一款用于织物卷材的光学畸变检测与控制系统。它能够检测并记录残余畸变（弯曲 bow 和斜向 skew），确定经纬密度，并可作为外部纬向矫直装置的控制单元。系统采用数字扫描与基于 FFT 的处理，能自动适应不同纺织结构并提供快速、精确的角度测定。

主要功能

• 检测并记录残余弯曲和斜向畸变
• 自动确定经/纬密度
• 连接并控制外部矫直机（脉冲输出，支持牵出辊、链传动差动和多电机驱动）
• 作为多种生产线的通用自动矫直/控制系统

产品亮点

• 优化光学系统以实现高分辨率的畸变角度测量
• 实时信号处理，实现瞬时角度计算
• 优化的前/背照明，适应多种表面进行稳健扫描

客户收益

• 宽广的扫描适用范围：可处理染色、印花、提花、毛绒和圈纱等
• 直观易用的操作界面及畸变/记录的符合人体工学的显示
• 对复杂产品结构的自动适应，保证测量可靠性

扫描原理
采用明暗调制的光学扫描结合基于 FFT 的分析，稳健地识别纬/经结构及畸变角度。

适用领域
可安装于定型机（stenter）、印染及整理线或其它卷材处理设备上，用于监测并纠正纬向畸变并记录质量数据，适用于纺织生产与整理过程。

传感器 / 扫描头（示例）

• Scanner TK-12 — 光电式（反射光）
• Scanner CK-15 — 成像/相机扫描
• Scanner CTK-15 — 用于地毯和工业纺织品的相机传感器
• 混合扫描 — 成像（CK）与光电（TK）组合

典型安装与运行

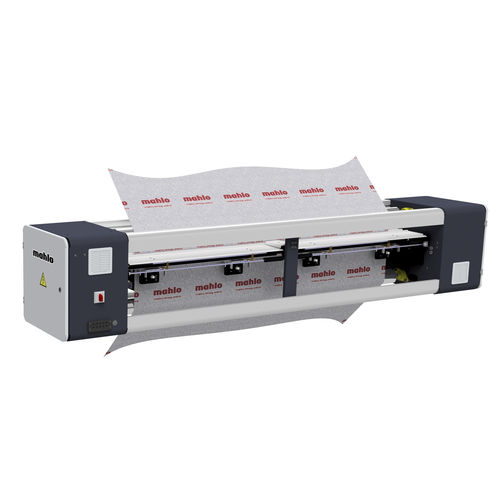

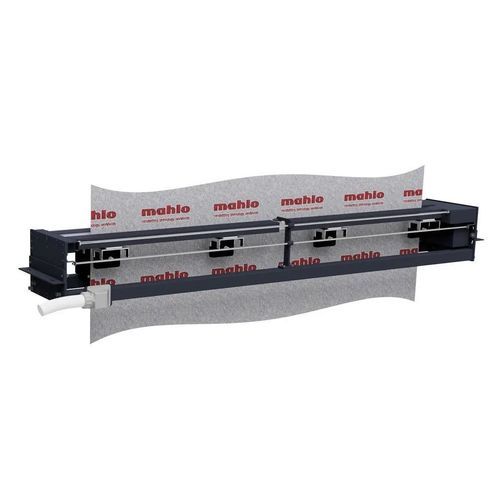

FMC 系列提供紧凑桥式（FMC EP）以适应狭小空间，及带导向辊的标准桥式（FMC T）。扫描头可自动按布幅定位；系统记录畸变值并在需要时向矫直设备发出控制脉冲。可与过程控制系统集成，协调滞留时间、排气湿度和残余水分测量等工序。

备注
系统可与 Mahlo 及第三方矫直设备配合工作，支持现代数字接口与处理器技术以实现自适应控制与显示。

性能参数 / 技术规格

• 类型：光学畸变检测与控制系统
• 检测畸变：bow 与 skew（纬向）
• 附加测量：经/纬密度测定
• 扫描方式：光电（TK）、成像/相机（CK）、混合组合
• 信号处理：实时 / 瞬时角度计算（基于 FFT）
• 照明：优化的前照与背照以实现稳健信号采集
• 安装形式：紧凑桥式（FMC EP）、带导向辊的标准桥式（FMC T）
• 集成：可控制外部矫直设备；支持牵出辊、链传动差动、多电机驱动
• 自适应性：对不同纺织结构和图案自动适应
• 显示 / 操作：人机工学的直观畸变可视化与记录
