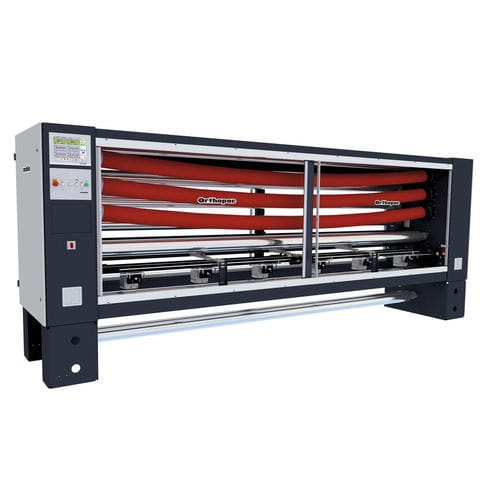

织物矫直机器 Orthopac GRVMC

纬纱液压

概述
Orthopac GRVMC -15 是一款针对重型纺织品的模块化纬向矫直与工艺控制系统。其特点包括加强机架、重载滚子轴承以及更大直径的弧度和斜纹滚子。扫描仪、电子设备与控制/显示站与 Orthopac RVMC 配置一致；所有扫描仪均可横向调节。

重载纬向矫直
为大幅面织物和具有定义 skew 设置的尺寸稳定织物（如牛仔布、地毯）而设计。机架、轴承和滚子经尺寸化以承受高机械载荷和大拉力，可在强张力下实现精确校正。

产品亮点

• 强化的重载结构
• 工作宽度可达5400 mm
• 适用于高达400 kg 的张力

客户收益

• 在重型材料上保持严格的变形（bow/skew）公差
• 记录残余变形以便过程控制和质量保证
• 通过稳定校正减少报废和客户投诉

设计与组件
机器配备了用于高负载下精确定位滚子的强化液压单元、加强机架和重载滚子轴承。弧度与斜纹滚子采用更大直径以保证稳定处理。扫描仪、电子设备与操作站遵循 Orthopac RVMC 标准；扫描仪可横向调节。处理速度视材料而定，通常在约3 m/min（地毯）至250 m/min（工业织物）之间。

适用领域

• 牛仔布
• 工业织物
• Raschel 窗帘面料
• 玻璃纤维与碳纤维编织物
• 地毯

变型

• Orthopac GRMM Straightener：无光学扫描系统和自动控制的手动矫直机。可与 PCS Pattern Control System 配合使用，或通过后装添加扫描/组合选项。

传感器（典型兼容传感系统）

• Scanner TK-12 — 光电扫描（反射光）
• Scanner CK-15 — 成像扫描（相机传感器）
• Scanner CTK-15 — 适用于地毯与技术织物的成像扫描
• Patcontrol PCS — 图案检测 / 纬向变形控制系统

特性 / 技术规格

• 型号：Orthopac GRVMC -15
• 适用材料：重型纺织品（牛仔布、地毯、工业织物、Raschel、玻璃/碳纤维织物）
• 最大工作宽度：可达5400 mm
• 适用张力：可达400 kg
• 处理速度范围：约3 m/min 至 250 m/min（取决于材料）
• 结构：强化机架、重载滚子轴承、大直径弧度与斜纹滚子
• 液压：用于高负载下滚子定位的强化液压单元
• 扫描与控制：扫描仪可横向调节；电子设备及控制与 Orthopac RVMC 相当
• 变型：GRMM 手动变型可用于后装或与 PCS 结合
• 品牌：Mahlo
