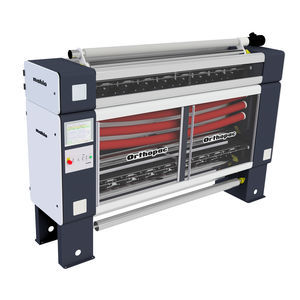

纬纱矫直机器 Orthopac MFRC-15

液压电动机械式

概述
该紧凑型细调整直机用于校正残余纬向变形。Orthopac MFRC 在相对较小的变形情况下提供极高的整直精度。该装置标配倾斜和弯曲辊，并可选配液压或机电式整直辊调节。处理速度范围为 3 m/min 至 250 m/min。

主要说明
该型号为用于校正残余变形的紧凑型微调整直系统。Orthopac MFRC 的特殊之处在于能够在保持较小设备占地的同时实现非常细微的整直调节。可选择液压或机电（伺服驱动）方式的整直辊驱动。

产品亮点

• 整列效果的非常精细计量
• 结构紧凑
• 低产品在机含量
• 对残余变形进行微调

客户收益

• 维持与变形相关的严格公差
• 可对残余变形进行记录与文档化
• 有助于减少客户投诉
• 通过稳定的网幅质量改善客户关系

技术方案
整直辊的无级定位驱动结合专用液压单元，实现最短定位时间、高精度和最低维护。两个独立的液压单元（每个单元配备伺服电机和可变速、可变方向的换向泵，以选择用于倾斜/弯曲的单个气缸）确保高效运行且发热低。作为替代，也可提供无级电机驱动方案，配备响应迅速的伺服控制器和变频电机。

适用范围

• 在定形机（stenter）出口端
• 防缩（sanforizing）设备
• 印刷机
• 火焰层压机
• 其他整理和转换线

变型

• Orthopac MMR Straightener：手动整直机，不带光学扫描系统与控制

传感器（典型选项）

• Scanner TK-12 — 光电扫描（反射光）
• Scanner CK-15 — 图像/相机扫描

文档与参考（示例）
可提供有关相关 Orthopac 设备和 Mahlo 扫描器技术的宣传册和技术资料，包括描述纬向整直、扫描器选项以及整直机防腐处理的产品手册和应用报告。

技术规格

• 型号：Orthopac MFRC -15（细调整直机）
• 整直元件：倾斜辊和弯曲辊（标准配置）
• 调节选项：液压缸调节或电机驱动（伺服）电动调节
• 定位驱动：无级定位驱动；液压单元或电机伺服控制
• 液压单元：两个独立液压单元，配备伺服电机和换向泵以选择单个气缸
• 处理速度范围：3 m/min 至 250 m/min
• 设计重点：整列效果的非常精细计量、占地紧凑、低产品在机含量
• 典型传感器：用于变形检测的光电（反射）或相机成像扫描器
