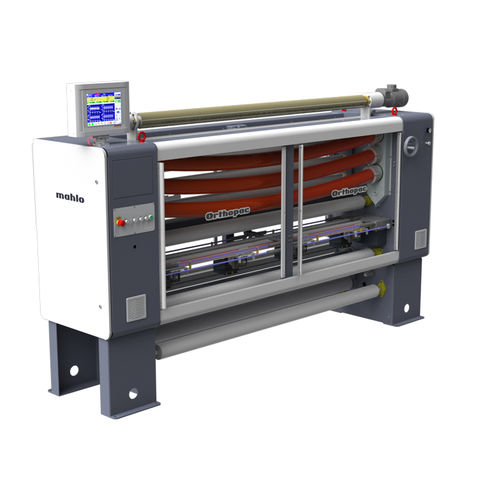

纬纱矫直机器 Orthopac RVMC

自动液压

概述
Orthopac RVMC 是 Mahlo 的光学纬向整经矫正装置，用于校正织物的畸变，例如斜移和弯曲。可提供液压或电动矫直辊调节及模块化设计，便于适配不同的整理生产线。该设备将精确的光学扫描、矫直执行与工艺控制功能集成，用于监测并优化整理过程。

产品亮点

• 模块化架构，支持灵活配置和既有设备改造
• 矫直辊可选液压或电动调节
• 友好的操作者触摸屏可视化，软件包可配置（FULL 或 BASE）
• 将矫直功能与工艺控制紧凑集成

客户收益

• 在线监控与相关工艺参数的闭环调节
• 提高产能与生产可靠性
• 提升工艺重复性并实现质量文档化
• 为质量标准提供对比基础并实现可追溯性
• 具备显著节能潜力与较短投资回收期

适用范围

• 整经机（stenter）进料端
• 整平型stenter的进料端
• 缩绒机及印花机前端
• 开幅洗衣机与鼓式烘干机之间
• 覆膜机和火焰覆合机前端
• 针织品用宽幅压缩机（compactor）进料端

传感器与测量选项
Orthopac RVMC 设计为可配合一系列 Mahlo 传感器，以精确检测和控制畸变及相关工艺参数。RVMC 解决方案常用的传感器与扫描系统包括：

• Scanner TK-12 — 光电扫描（反射光）
• Scanner CK-15 — 成像/相机扫描
• 混合扫描 — TK（光电）与 CK（相机）扫描器组合
• Scanner CTK-15 — 适用于地毯和功能性纺织品的相机传感器
• Patcontrol PCS — 花型检测与花型畸变监控

过程控制功能
Orthopac RVMC 将矫直与模块化过程控制结合。连接的传感器（通过总线）及可选的 Mahlo 过程控制模块可实现以下参数的测量、可视化、控制与记录：

• 斜移和弯曲（通过 skew 和 bow 辊）
• 花型重复与花型畸变
• 织物畸变与残余畸变
• 经/纬密度（过给料）
• 排气湿度、风机转速与挡板位置
• 表面温度、网速与停留/定型时间
• 基重 / 过给料监测
• 残余水分测量
• 伸长/收缩及织物宽度测量

变型

• Orthopac RMM — 机械/手动矫直器，不带光学扫描和集成控制（基础机械型）
• Orthopac RVMC（标准）— 带集成过程控制和模块化传感器连接的光学纬向矫直装置

可视化与软件
系统配备触摸屏以显示测量值；可视化可通过软件包调整：FMC Full 提供完整的设置能力与全部功能深度，FMC Base 着重核心功能并提供精简视图。Mahlo 的其他数据记录与可视化软件包（mLog、mPilot）可实现扩展文档记录和控制室显示。

典型安装 / 常见设备组合
Orthopac RVMC 系统常与 Mahlo 的外围设备在 stenter 线和整理装置中配套使用，例如进料端的 MMA 驱动站、用于花型畸变记录的 Patcontrol 花型扫描器（PCS）、用于排气湿度和停留时间控制的 Optipac 传感器（VMC），以及用于出口闭环控制的残余水分传感器（RMS）。

技术规格

• 机械矫直器：3 个 skew 辊，2 个 bow 辊（可选 3 个 bow 辊）
• 产品标称宽度（最大）：3400 mm
• 电源：3 x 400 VAC ±10%，50/60 Hz（可提供特殊电压的变压器站）
• 最大功耗：4 kVA
