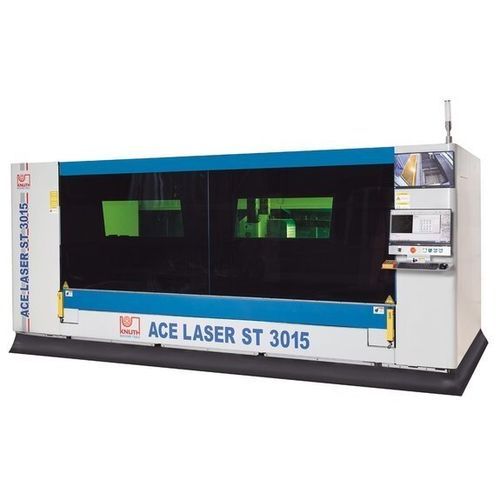

激光切割机 ACE.ST 3015 6.0R

用于金属金属薄板CNC数控

产品描述 ACE.Laser ST 系列为光纤激光切割系统，旨在在占地紧凑的情况下加工大尺寸金属板材。所有组件经现场验证并针对切割工艺优化。整机配置包含带过滤的真空排气系统。电动伸缩工作台可实现快速装卸并节省厂房占地。ACE.Laser ST 适用于工业激光切割，从复杂的单件加工到电子、航空航天和汽车等行业的大批量生产。

亮点

• 结构紧凑，光束质量优良
• 电动可伸缩切割台，便于装卸
• 配套的过滤排气系统
• KNUTH 全方位服务：安装、调试与维护

工作区域 工作台尺寸：3.000 mm x 1.500 mm
工件最大重量：1.000 kg

行程 X轴行程：1.530 mm
Y轴行程：3.050 mm
Z轴行程：100 mm

快移速度 X-/Y轴快移：80 m/min
Z轴快移：40 m/min

精度 位置精度：0,03 mm/m
重复精度：0,03 mm/m

激光 光纤激光器功率：6.000 W
波长：1,08 ± 10% µm
最大光束功率：6.000 W
功率消耗：6,5 kW
切割能力（结构钢）：22 mm
切割能力（不锈钢）：14 mm
切割能力（铝）：12 mm

驱动功率 X轴驱动功率：1,7 kW
Y轴驱动功率：2,4 kW
Z轴驱动功率：0,4 kW

尺寸与重量 外形尺寸（长 x 宽 x 高）：4,75 m x 2,26 m x 2,1 m
整机重量：5.350 kg

产品详情

• 工作区 3000 x 1500 mm；光纤激光器可选至 6000 W
• 工作台可从机壳中拉出，实现快速装卸
• 重载伸出机构，伸出状态下可承载高达 1.000 kg
• 抗扭刚性龙门贯穿工作台长边，两侧同步驱动
• 满足 DIN EN ISO 9013-1 的激光切割垂直度/方正度公差
• 焊接后热处理机身，消除残余应力，保证长期重复性
• 精密线性导轨免维护，适用于高速切割
• X、Y 轴高精度齿条传动，保证可靠定位
• 强力伺服驱动，提供高动态响应及精确工艺参数执行
• 全封闭防护结构并设安全观察窗以保护操作人员
• 标配手持操作单元，便于快速调试

控制

• 高性能 CNC，配大屏和直观界面
• 集中显示机床功能，易于上手
• 附加显示器与内置摄像头用于装载与切割监控
• 支持通过以太网远程诊断与维护
• 切割过程中通过比例阀调节气体压力

嵌套软件

• CypCut：支持 Ai、DXF、PLT、LXD 等常见格式的嵌套与切割软件
• 技术数据库包含切割参数与预设循环
• 自动嵌套节省时间并优化材料利用率

切割头

• 4 kW 及以下型号配 RayTools 切割头；6 kW 型号配 BOCI BLT
• 集成防碰撞保护、自动对焦定位与高度控制
• 程序运行中根据材料状态连续调整焦点
• 低维护设计，便于快速检修

激光光源

• Raycus 光纤激光器：电光转换效率高、光束质量好、调制频率宽
• 寿命长、免维护设计以降低运行成本
• 水冷系统保证热稳定性并保护受热元件

排气与过滤

• 配套高效过滤真空排气，按激光功率匹配
• 高效去除生产中产生的颗粒和烟雾，保护操作人员健康并延长设备寿命

技术参数

• 工作台尺寸：3.000 mm x 1.500 mm
• 最大工件重量：1.000 kg
• 行程 (X / Y / Z)：1.530 mm / 3.050 mm / 100 mm
• 快移 X-/Y：80 m/min；Z：40 m/min
• 位置精度 / 重复精度：0,03 mm/m
• 光纤激光功率：6.000 W；波长：1,08 ±10% µm
• 功率消耗：6,5 kW
• 切割能力：结构钢 22 mm；不锈钢 14 mm；铝 12 mm
• 驱动功率 (X / Y / Z)：1,7 kW / 2,4 kW / 0,4 kW
• 外形尺寸：4,75 m x 2,26 m x 2,1 m
• 重量：5.350 kg
