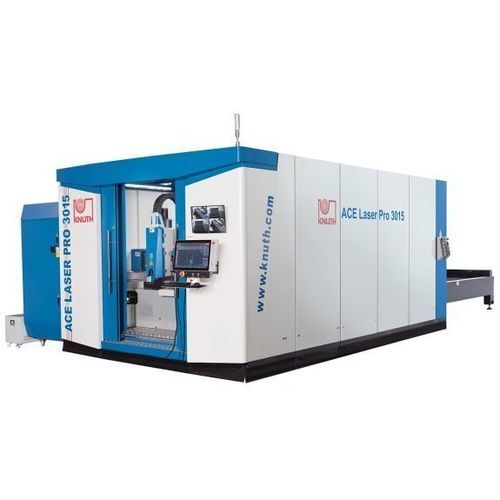

光纤激光切割机 ACE Laser PRO 3015 12R

用于金属金属薄板CNC数控

概述
ACE Laser PRO 3015 12R 是一款面向工业生产的高功率光纤激光切割机。该机以精度、高产能和长期稳定性为设计目标，适用于复杂单件以及大批量生产，广泛应用于电子、航空航天和汽车行业。

主要特点

• 激光功率配置从 12 kW 至 30 kW（可选至 40 kW）
• 焊接并经热处理的机架，确保长期精度
• 配备过滤抽吸系统与自动往复工作台的完整切割包
• KNUTH 提供安装、调试与维护等服务

工作区
工作台尺寸：3000 mm × 1500 mm
工件最大重量：1500 kg
轴加速度 X / Y / Z：15 m/s² / 15 m/s² / 15 m/s²

行程
X 轴行程：1550 mm
Y 轴行程：3050 mm
Z 轴行程：370 mm

快移速度
X / Y 快移：200 m/min
Z 快移：35 m/min
切割台换台时间：18–20 s

精度
定位精度：0.03 mm/m
重复精度：0.03 mm/m

激光
光纤激光器（标准）：12,000 W
波长：≈1.08 µm
最大光束功率：12,000 W
供电电压：AC 380 V ± 10 %
典型切割能力：结构钢 30 mm，不锈钢 25 mm，铝 18 mm

驱动功率
X 轴驱动功率：2.9 kW
Y 轴驱动功率：1.3 kW
Z 轴驱动功率：0.75 kW

尺寸与重量
外形尺寸（长 × 宽 × 高）：9.54 m × 3.6 m × 2.58 m
整机重量：8,800 kg

控制

• 基于 EtherCAT 的 FSCUT8000 CNC，针对高功率光纤激光优化
• 面向生产的友好操作界面
• HypCut CAD/CAM 支持排版、计划与调度
• 可选 CypNest 支持自动排版流程

切割头

• BLT 6 系列智能自动对焦切割头，适用于高功率系统（最高 40 kW）
• 优化的光路与镜片、双重防尘设计，确保稳定性与易维护性
• 支持 Smart-Piercing 与 Auto-Recut，适用于空气/氮气辅助切割
• 实时切割传感器可自动补切未切透区域
• 智能穿孔控制可在穿孔完成后立即开始切割
• 通过光束监控在轮廓结束时防止飞溅
• 抽屉式设计便于快速更换镜片/保护罩并进行污染监控

高度控制

• 容量式高度检测，支持分段穿孔、边缘检测、振动抑制，通过以太网连接
• 先进的防碰撞功能以防止倾斜碰撞

激光源

• HP 系列 CW 多模块光纤激光器（Raycus），具有高电光转换效率与优秀光束质量
• 免维护设计以降低运行成本与停机时间

标准配置
包含 FSCUT8000 CNC、HypCut CAD/CAM 与 CypNest 支持；Raycus 光纤激光器；BLT 6 自动对焦切割头；过滤抽吸系统；自动往复式工作台；集中润滑；冷却单元；比例阀等。

技术参数

• 型号：ACE Laser PRO 3015 12R
• 品牌：KNUTH
• 工作台：3000 mm × 1500 mm
• 工件最大重量：1500 kg
• 行程 (X / Y / Z)：1550 mm / 3050 mm / 370 mm
• 快移 (X / Y / Z)：200 m/min / 200 m/min / 35 m/min
• 换台时间：18–20 s
• 定位 / 重复精度：0.03 mm/m
• 激光：光纤 12,000 W（可配置至 30–40 kW）
• 切割能力（参考）：钢 30 mm，不锈钢 25 mm，铝 18 mm
• 供电电压：AC 380 V ± 10 %
• 机器尺寸 (L × W × H)：9.54 m × 3.6 m × 2.58 m
• 机器重量：8,800 kg
• 驱动功率 (X / Y / Z)：2.9 kW / 1.3 kW / 0.75 kW
