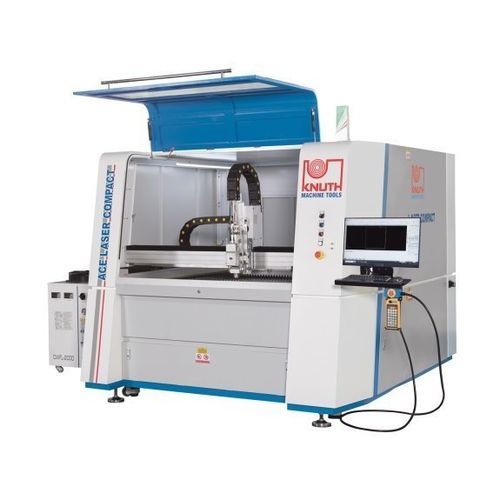

光纤激光切割机 ACE Laser Compact 1313 2.0 R用于金属金属薄板CNC数控
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于金属
- 切割产品
- 金属薄板
- 操控类型
- CNC数控
- 其他特性
- 大功率
- X轴
1,320 mm
(51.97 in)- Y轴
1,320 mm
(51.97 in)- Z轴
80 mm
(3 in)- 激光功率
2,000 W
- 重复精度
0.02 mm
(0.0008 in)- 整体长度
2,520 mm
(99 in)- 整体宽度
2,170 mm
(85 in)- 高度
1,880 mm
(74 in)- 重量
2,040 kg
(4,497.43 lb)- 载荷能力
250 kg
(551.2 lb)
产品介绍
产品说明
ACE Laser Compact 1313 2.0 R 是一款适用于中小型车间的紧凑型激光切割机。其采用刚性机架、双侧伺服驱动门架和 Raycus 光纤激光源，能够在占地小、维护少的条件下实现高精度切割。
亮点
产品细节
控制与软件
嵌套软件
切割头
激光源与光束传输
技术规格
ACE Laser Compact 1313 2.0 R 是一款适用于中小型车间的紧凑型激光切割机。其采用刚性机架、双侧伺服驱动门架和 Raycus 光纤激光源，能够在占地小、维护少的条件下实现高精度切割。
亮点
- 占地小，适合空间受限的生产环境
- 内置嵌套与切割软件（CypCut）
- Raycus 光纤激光器，电光转换效率高
- RayTools 切割头，具备自动对焦与防碰撞功能
产品细节
- 刚性焊接钢机架，可消除制造相关应力
- 铝压铸门架，重量轻、刚性高，双侧伺服驱动以获得优异动态性能
- 所有轴采用线性导轨，低维护、持久精度、适合高速切割
- 所有轴配预加载滚珠丝杠，保证优于平均水平的定位精度
- 切割系统全封闭设计，带安全玻璃窗可视监控
控制与软件
- 基于 PC 的强大控制系统，具有针对应用优化的用户界面
- 工艺数据库包含各类金属的切割参数和预设循环
- 用户友好的参数选择与作业管理
- 电磁阀和比例阀在切割过程中通过控制系统调节气体压力
嵌套软件
- CypCut 提供轮廓加工功能并显示运行状态
- 自动嵌套可节省材料并减少操作时间
- 包含多种常用应用的预设嵌套模式
切割头
- RayTools 切割头，带防碰撞装置、自动焦点定位和高度控制
- 焦距镜片可在 ±10 mm（25 mm 范围）内自动移动，调节精度 0.05 mm
- 程序运行过程中可根据材料条件持续调整光束焦点
- 抽屉式镜片支架便于快速更换保护镜片
激光源与光束传输
- R 系列装备 Raycus 光纤激光源，以可靠性和高效著称
- 通过柔性光纤电缆实现低维护的光束传输
技术规格
- 工作区域 — 工作台尺寸（长 x 宽）：1,300 mm x 1,300 mm
- 工作区域 — 最大工件重量：250 kg
- 工作区域 — X / Y 轴加速度：5 m/s²
- 行程 — X 轴行程：1,320 mm
- 行程 — Y 轴行程：1,320 mm
- 行程 — Z 轴行程：80 mm
- 快速进给 — 快速进给：40 m/min
- 精度 — X / Y 定位精度：± 0.03 mm
- 精度 — X / Y 重复精度：± 0.02 mm
- 激光 — 光纤激光功率：2,000 W (Raycus)
- 激光 — 波长：1.08 ± 10% µm
- 激光 — 功率消耗：7 kW
- 激光 — 切割能力（结构钢）：16 mm
- 激光 — 切割能力（不锈钢）：6 mm
- 激光 — 切割能力（铝）：5 mm
- 外形尺寸与重量 — 外形尺寸（长 x 宽 x 高）：2.52 m x 2.17 m x 1.88 m
- 外形尺寸与重量 — 重量：2,040 kg
- 型号：ACE Laser Compact 1313 2.0 R
