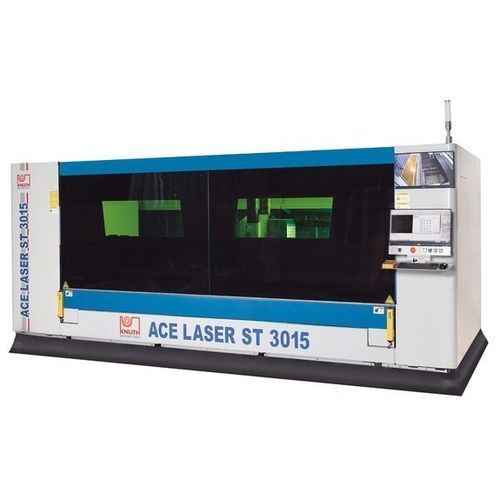

光纤激光切割机 ACE.ST 3015 2.0R用于铝用于钢材用于不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 所用技术
- 光纤激光
- 加工材料
- 用于铝, 用于不锈钢, 用于钢材
- 切割产品
- 金属薄板
- 操控类型
- CNC数控
- X轴
3,000 mm
(118.11 in)- Y轴
1,500 mm
(59.06 in)- Z轴
100 mm
(4 in)- 激光功率
2,000 W
- 重复精度
0.03 mm
(0.0012 in)- 整体长度
4,750 mm
(187 in)- 高度
2,100 mm
(83 in)- 重量
5,300 kg
(11,684.5 lb)- 载荷能力
1,000 kg
(2,204.6 lb)
产品介绍
概述
ACE.Laser ST 系列为工业级光纤激光切割系统，旨在在紧凑占地条件下加工大尺寸金属板材。标配包含带过滤器的排气系统等完整切割套件。电动可伸缩工作台可实现快速装卸并减少占地。适用于从单件复杂工件到电子、航空航天和汽车行业的大批量生产。
产品亮点
产品详情
控制
嵌套软件
切割头
激光光源
排气与过滤
技术参数
ACE.Laser ST 系列为工业级光纤激光切割系统，旨在在紧凑占地条件下加工大尺寸金属板材。标配包含带过滤器的排气系统等完整切割套件。电动可伸缩工作台可实现快速装卸并减少占地。适用于从单件复杂工件到电子、航空航天和汽车行业的大批量生产。
产品亮点
- 工业化紧凑布局，优良的光束质量
- 电动可伸缩切割台，提升物料装卸效率
- 匹配激光功率的完整过滤排气系统
- KNUTH 服务：安装、调试与维护
产品详情
- 3000 x 1500 mm 的大工作面，优化板材利用率与占地
- 可伸缩工作台可从机罩外伸出，便于安全快速装卸
- 伸出机构在完全伸出状态下可承载高达 1000 kg 的负载
- 扭转刚性龙门结构，双侧同步驱动以保证运动稳定
- 机床满足 DIN EN ISO 9013-1 对激光切割垂直度/方正度的公差要求
- 焊接机架经热处理以消除残余应力并保证长期重复精度
- 高精度线性导轨与 X、Y 轴齿条传动，兼顾高速切割与精确定位
- 强力伺服驱动提供高动态响应以保证轮廓质量与产能
- 全封闭防护机罩并设安全观测玻璃窗，保护操作人员与环境
- 配备手持控制器以便快速调机
控制
- 高性能 CNC，配大屏与直观人机界面
- 集中显示机器功能，缩短操作培训时间
- 集成摄像头与附加显示器用于装料与切割监控
- 支持通过以太网的远程诊断与维护
- 切割过程中通过比例阀在控制器中设定气体压力
嵌套软件
- CypCut 嵌套与切割软件，支持常见格式 Ai、DXF、PLT、LXD
- 工艺数据库含各类金属的切割参数与预设循环
- 自动嵌套以优化材料利用，支持用户自定义调整
切割头
- 4 kW 及以下型号配 RayTools 切割头；6 kW 型号采用 BOCI BLT 切割头
- 集成防碰撞装置、自动焦点定位与高度控制
- 运行中可根据材料状态连续调节焦点位置
- 结构便于维护、检修时间短
激光光源
- Raycus 光纤激光器具有高电光转换效率和稳定光束质量
- 长寿命、免维护的光源可降低运行成本
- 水冷系统确保热平衡并保护受热部件
排气与过滤
- 匹配激光功率的强力过滤排气系统作为标准配置
- 高效去除颗粒与烟雾，保障操作人员健康、产品质量和机器寿命
技术参数
- 工作区域 - 工作台尺寸：3.000 mm x 1.500 mm；工件最大重量：1.000 kg
- 行程 - X 轴：1.530 mm；Y 轴：3.050 mm；Z 轴：100 mm
- 空程速度 - X/Y：80 m/min；Z：40 m/min
- 精度 - 定位精度：0,03 mm/m；重复精度：0,03 mm/m
- 激光 - 光纤激光器：2.000 W；波长：1,08 ± 10% µm；功耗：6,5 kW；切割能力：结构钢 16 mm；不锈钢 6 mm；铝 5 mm
- 驱动功率 - X 轴：1,7 kW；Y 轴：2,4 kW；Z 轴：0,4 kW
- 外形与重量 - 外形 (L x W x H)：4,75 m x 2,26 m x 2,1 m；重量：5.300 kg
