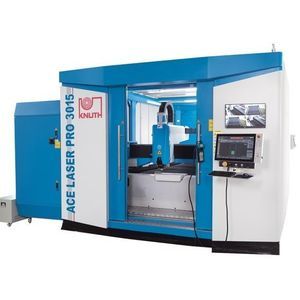

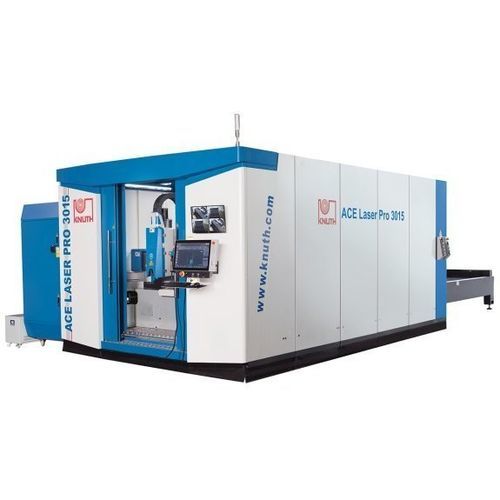

光纤激光切割机 ACE Laser PRO 4020 12R

用于金属金属薄板CNC数控

产品描述
ACE Laser PRO系列为工业用光纤激光切割系统，适配大功率激光光源和重型工件。该系列旨在优化切割工艺，提供高精度、可重复的零件，适用于单件生产及电子、航天、汽车等行业的大批量生产。

主要亮点

• 可选12–30 kW光纤激光源
• 热处理焊接机架，确保长期稳定性
• 配备滤尘抽吸的完整切割包
• KNUTH服务：交付、安装、调试与维护

工作区域
工作台尺寸：4.000 mm × 2.000 mm
工件最大重量：2.500 kg
X / Y轴加速度：15 m/s²
Z轴加速度：15 m/s²

行程
X轴行程：2.050 mm
Y轴行程：4.100 mm
Z轴行程：370 mm

快移
X / Y轴快移：180 m/min
Z轴快移：35 m/min
换台时间：20 s – 23 s

精度
定位精度：0.03 mm/m
重复定位精度：0.03 mm/m

激光
光纤激光功率：12.000 W（示例配置）
波长：1.08 ± 0.5% µm
最大光束功率：12.000 W
电源电压：AC 380V ± 10%
结构钢切割能力：30 mm
不锈钢切割能力：25 mm
铝切割能力：18 mm

驱动功率
X轴驱动功率：2.9 kW
Y轴驱动功率：1.3 kW
Z轴驱动功率：0.75 kW

外形尺寸与重量
外形尺寸（长 × 宽 × 高）：11.54 m × 4.10 m × 2.52 m
整机重量：9.288 kg

产品详情

• 针对大功率激光源与重工件设计
• 工作区可选范围：3.000 × 1.500 mm 至 6.000 × 2.000 mm
• 热处理焊接机架消除制造应力，确保长期重复精度
• 高精度线性导轨，低维护，适合高速切割
• X/Y轴采用高精度齿条传动，保证可靠定位
• 全轴配备高性能伺服电机，动态响应快
• 全封闭切割区并配有安全玻璃窗，便于观察且保障操作安全
• 自动换台系统允许切割时同时装载/卸载，减少停机时间
• 切割垂直度与方正度公差符合 DIN EN ISO 9013-1

控制系统

• FSCUT8000 CNC，基于EtherCAT总线，面向高功率激光（>8 kW）
• 操作友好，功能完善
• HypCut软件支持高功率激光的生产计划与排程

切割头

• BLT 6系列智能切割头，适用于最高40 kW系统
• 优化的光路设计、先进透镜和双重防尘结构，保证稳定切割性能
• Smart-Piercing与Auto-Recut功能，适用于空气/氮气辅助切割
• 实时传感器检测未切断路径并自动复切
• 抽屉式结构便于快速更换保护镜和透镜；设有保护镜监测以防污染损坏

高度控制

• FSCUT集成电容式高度控制：高度检测、分段/阶梯式穿孔、边缘识别及以太网抑振功能
• 防碰撞功能可有效避免生产中的倾覆碰撞

激光源

• Raycus HP系列CW多模块光纤激光器，功率范围4 kW至40 kW — 具高电光转换效率与良好光束质量
• 低维护寿命长的光源，有助降低运行和维护成本

技术规格

• 型号：ACE Laser PRO 4020 12R
• 工作台尺寸：4.000 × 2.000 mm
• 光纤激光功率：12.000 W
• 行程 (X / Y / Z)：2.050 mm / 4.100 mm / 370 mm
• 快移 X/Y：180 m/min；Z：35 m/min
• 切割能力：结构钢 30 mm；不锈钢 25 mm；铝 18 mm
• 外形尺寸：11.54 m × 4.10 m × 2.52 m
• 整机重量：9.288 kg
• 换台时间：20–23 s
• 定位精度 / 重复精度：0.03 mm/m
