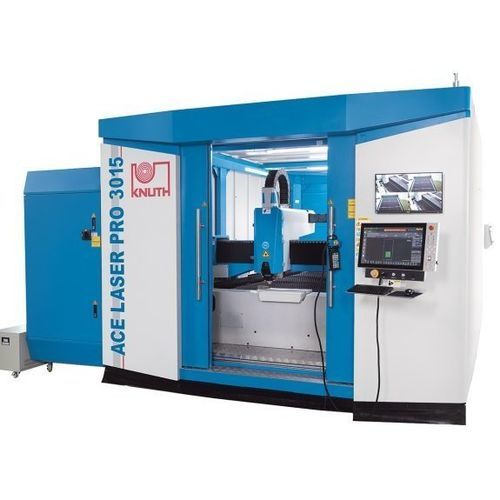

光纤激光切割机 ACE Laser PRO 3015 20R

用于金属金属薄板CNC数控

概述
ACE Laser PRO 3015 20R 是一款面向工业板材加工的光纤激光切割机。该机适用于大功率切割场景，可实现单件与批量生产的高精度切割，适用金属加工、汽车、电子与航空航天等行业。

主要特点

• 20 kW 光纤激光器（型号配置）
• 工作台 3.000 × 1.500 mm，最大工件重量 1.500 kg
• FSCUT8000 CNC（EtherCAT）与 HypCut 生产计划软件
• BLT 6 系列切割头，支持 Auto-Recut 与 Smart-Piercing

工作区
工作台尺寸：3.000 mm × 1.500 mm
最大工件质量：1.500 kg
X/Y 轴加速度：15 m/s²
Z 轴加速度：15 m/s²

行程
X 轴行程：1.550 mm
Y 轴行程：3.050 mm
Z 轴行程：370 mm

快速移动
X/Y 轴快速进给：200 m/min
Z 轴快速进给：35 m/min
换台时间：18 s – 20 s

精度
定位精度：0,03 mm/m
重复精度：0,03 mm/m

激光系统
额定功率：20.000 W（光纤激光）
波长：1,08 ± 0,5% µm
最大束功率：20.000 W
供电电压：AC 380V ± 10%
切割能力（参考）：结构钢 40 mm；不锈钢 30 mm；铝 25 mm

驱动功率
X 轴驱动功率：2,9 kW
Y 轴驱动功率：1,3 kW
Z 轴驱动功率：0,75 kW

外形尺寸与重量
整机尺寸（长 × 宽 × 高）：9,54 m × 3,6 m × 2,58 m
整机重量：8.800 kg

控制系统

• FSCUT8000 CNC，基于 EtherCAT，针对 >8 kW 光纤激光开发
• 操作友好，具备高功率切割所需的功能
• HypCut：用于生产计划与工艺优化的 CAD/CAM 软件

切割头

• BLT 6 系列智能切割头，适用于高功率系统（最高 40 kW）
• 优化的光路设计与专用透镜，双重防尘保护，保证稳定切割性能
• Smart-Piercing 与 Auto-Recut：实时穿孔监控与未切透区域自动重切
• 抽屉式结构便于快速更换镜片保护与透镜，带污染监控

高度控制

• 标配电容式高度检测
• 功能：高度感应、分段潜切、边缘检测、基于 Ethernet 的振动抑制
• 防碰撞功能以降低倾斜碰撞风险

激光源

• 采用 Raycus HP 系列 CW 多模块光纤激光器（本型号为 20 kW 配置）
• 电光转换效率高、光束质量好、寿命长且维护量低，可降低运行成本

技术规格

• 型号：ACE Laser PRO 3015 20R
• 工作台：3.000 × 1.500 mm
• 最大工件质量：1.500 kg
• 行程 X / Y / Z：1.550 mm / 3.050 mm / 370 mm
• 快速进给 X/Y：200 m/min；Z：35 m/min
• 轴加速度：15 m/s²
• 定位 / 重复精度：0,03 mm/m
• 光纤激光功率：20.000 W
• 切割能力（近似）：钢 40 mm、不锈钢 30 mm、铝 25 mm
• 电源：AC 380V ± 10%
• 驱动功率 X/Y/Z：2,9 kW / 1,3 kW / 0,75 kW
• 设备尺寸（长 × 宽 × 高）：9,54 m × 3,6 m × 2,58 m
• 设备重量：8.800 kg
