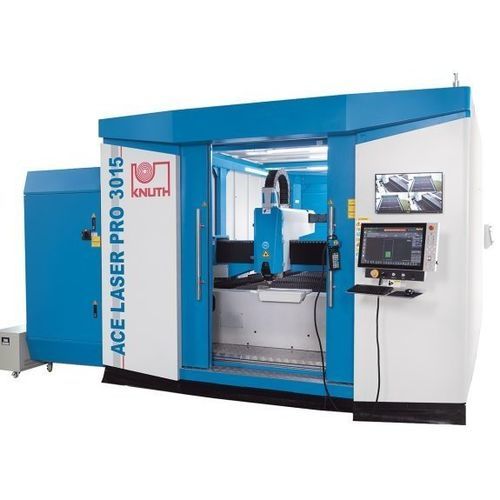

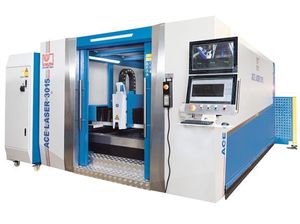

光纤激光切割机 ACE Laser PRO 3015 30R

用于金属金属薄板CNC数控

概述
ACE Laser PRO 3015 30R 是一款工业级光纤激光切割机，适用于单件及批量金属部件的精密切割。配置 3,000 × 1,500 mm 工作台和 30 kW 光纤激光器，针对电子、航空航天和汽车等要求严格的生产环境设计。

亮点

• 激光功率范围：12–30 kW（本型号：30 kW）
• 往复（换台）工作台 3,000 × 1,500 mm，最大工件质量：1,500 kg
• 包含过滤式抽风系统的完整切割包
• 可提供安装、调试与维护服务

控制

• 基于 EtherCAT 的 FSCUT8000 CNC，针对高功率光纤激光器（>8 kW）开发
• 具备工业切割功能与生产过程优化的人机界面
• HypCut CAM 支持排版（nesting）、生产计划与调度

切割头

• BLT 6 系列智能切割头，面向高功率应用（最高可达 40 kW）
• 优化的光路设计与双重除尘，确保切割稳定并便于维护
• Smart-Piercing 与 Auto-Recut 功能，适用于空气/N2 辅助高功率切割
• 抽屉式光学组件便于快速更换保护镜和透镜；配备镜片保护监测

高度控制

• 电容式高度传感器并入以太网：高度检测、分段/阶梯式穿孔、边缘识别与振动抑制
• 防碰撞功能以降低生产中倾覆碰撞风险

激光源

• Raycus HP 系列多模块 CW 光纤激光器，具有高电光转换效率与稳定的光束质量
• 免维护设计以降低运行成本

技术规格
工作区
工作台尺寸：3,000 mm × 1,500 mm
最大工件重量：1,500 kg

行程
X 轴行程：1,550 mm
Y 轴行程：3,050 mm
Z 轴行程：370 mm

快速移动
X/Y 快速进给：200 m/min
Z 轴快速进给：35 m/min
换台时间（往复桌）：18–20 s

精度
定位精度：0.03 mm/m
重复定位精度：0.03 mm/m

激光
光纤激光器功率：30,000 W
波长：1.08 ± 0.5% µm
电源：AC 380V ± 10%
典型切割能力：结构钢 50 mm；不锈钢 40 mm；铝 30 mm

驱动功率
X 轴驱动功率：2.9 kW
Y 轴驱动功率：1.3 kW
Z 轴驱动功率：0.75 kW

尺寸与重量
外型尺寸（长×宽×高）：9.54 m × 3.6 m × 2.58 m
整机重量约：8,800 kg

特性 / 技术参数

• 型号：ACE Laser PRO 3015 30R
• 标准 CNC：FSCUT8000（EtherCAT）；CAM：HypCut；支持 nesting
• Smart BLT6 切割头、Smart-Piercing、Auto-Recut、电容式高度控制、抗碰撞功能
• 可选包含过滤抽风的完整切割包
