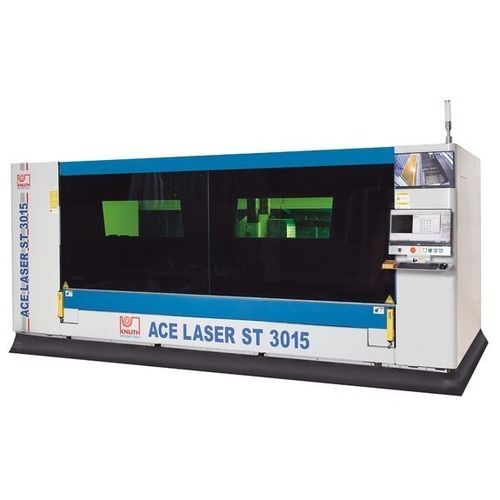

光纤激光切割机 ACE.ST 3015 3.0R

用于金属金属薄板CNC数控

产品概述
ACE.Laser ST 3015 3.0R 是一款用于大幅面金属板加工的紧凑型工业激光切割机，工作区 3000×1500 mm，可配置 3 kW 光纤激光器。设备配备过滤排风系统和电动抽出式工作台，便于高效装卸。

主要特点

• 工作区 3000×1500 mm；激光功率可按需配置
• 电动抽出式工作台，实现快速装卸
• 包含过滤抽吸的完整切割包
• 提供安装、调试和维护服务支持

工作区
工作台尺寸：3000 mm x 1500 mm；最大工件重量（抽出工作台）：1,000 kg

行程
X 轴行程：1,530 mm；Y 轴行程：3,050 mm；Z 轴行程：100 mm

快速进给
X/Y 轴快速进给：80 m/min；Z 轴快速进给：40 m/min

精度
定位精度：0.03 mm/m；重复定位精度：0.03 mm/m

激光
光纤激光额定功率：3 kW；波长约 1.08 µm；最大光束功率：3 kW；功率消耗：6.5 kW；典型切割能力：结构钢 18 mm、不锈钢 8 mm、铝 6 mm

驱动功率
X 轴驱动 1.7 kW；Y 轴驱动 2.4 kW；Z 轴驱动 0.4 kW

尺寸与重量
外形尺寸（长×宽×高）：4.75 m x 2.26 m x 2.1 m；整机重量：5,300 kg

产品细节

• 抽出工作台采用重载结构，抽出状态下承载能力可达 1,000 kg
• 纵向跨越工作台的抗扭刚性门式结构，两侧同步驱动
• 焊接机架经热处理以消除应力，确保长期重复精度
• 精密线性导轨与齿条传动实现低维护和高定位精度
• 全封闭切割腔带安全玻璃窗，配手持操作器以便调机

控制

• 高性能 CNC，带大屏与直观界面
• 集成摄像头与备用显示器用于装料与切割监控；支持以太网远程诊断
• 比例阀用于在切割过程中控制气体压力

嵌套软件

• CypCut：支持 Ai、DXF、PLT、LXD 等常见格式
• 包含切割参数技术数据库和预设循环
• 自动嵌套以优化材料利用率

切割头

• 4 kW 及以下型号配 RayTools 切割头；6 kW 型号配 BOCI BLT
• 带碰撞保护、自动对焦定位与高度控制
• 运行中连续调整焦点以适应材料状态

激光光源

• Raycus 光纤激光器，具有高电光转换效率和良好光束质量
• 免维护设计并配水冷系统以保证热平衡

排风过滤

• 按激光功率配置的高效过滤排风系统
• 高效去除切割烟尘和颗粒，保护操作人员及产品质量

标准配置

• FSCUT2000 CNC 控制系统、远程控制器及 2 台监控摄像头
• CypCut 嵌套与切割软件
• 自动对焦切割头（视版本而定）、抽风系统和循环水冷系统
• 使用手册

可选件

• 压缩空气冷冻干燥器、氧气/氮气减压阀、扩展排风选项

技术参数

• 型号：ACE.Laser ST 3015 3.0R
• 工作区：3.000×1.500 mm
• 最大工件重量：1,000 kg
• 行程 X/Y/Z：1.530 / 3.050 / 100 mm
• 快速进给 X/Y：80 m/min；Z：40 m/min
• 定位精度 / 重复精度：0.03 mm/m
• 光纤激光：3 kW；功率消耗：6.5 kW
• 切割能力（示例）：结构钢 18 mm；不锈钢 8 mm；铝 6 mm
• 外形尺寸（长×宽×高）：4.75 m x 2.26 m x 2.1 m；重量：5,300 kg
