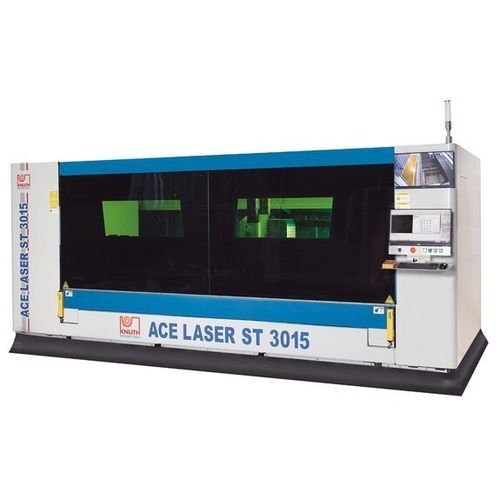

光纤激光切割机 ACE.ST 3015 1.5R

用于金属金属薄板CNC数控

产品概述
ACE.Laser ST 3015 1.5R 是一款紧凑型工业光纤激光切割机，旨在有限的占地空间内高效加工大尺寸金属板材。标配完整切割包（含过滤式真空排气）及电动抽出式工作台，便于快速装卸。适用于单件复杂工件加工及电子、航空航天、汽车等行业的大批量生产。

主要特点

• 占地紧凑，光束质量优异
• 电动可抽出切割工作台，便于装卸
• 配套过滤排气的完整切割包
• 提供安装、调试与维护的一体化服务

工作区
工作台尺寸：3000 mm x 1500 mm
工件最大重量：1000 kg

行程
X轴行程：1530 mm
Y轴行程：3050 mm
Z轴行程：100 mm

快移速度
X/Y轴快移：80 m/min
Z轴快移：40 m/min

精度
定位精度：0.03 mm/m
重复定位精度：0.03 mm/m

激光
光纤激光（本配置）：1500 W
波长：1.08 ± 10% µm
最大光束功率：1500 W
功率消耗：5.3 kW
切割能力（结构钢）：12 mm
不锈钢：4 mm
铝材：3 mm

驱动功率
X轴驱动功率：1.7 kW
Y轴驱动功率：2.4 kW
Z轴驱动功率：0.4 kW

尺寸与重量
外形尺寸（长 x 宽 x 高）：4.75 m x 2.26 m x 2.10 m
重量：5250 kg

产品细节

• 3000 x 1500 mm 的大工作区；系列可选光纤激光功率范围 1.5 kW 至 6 kW。
• 工作台可从机体外抽出，便于在占地有限的情况下快速装卸。
• 重载抽出机构可在延伸状态下承载最高 1000 kg。
• 抗扭刚性的门式横梁跨越工作台长边，两侧同步驱动。
• 满足 DIN EN ISO 9013-1 关于激光切割的垂直度/直角度公差要求。
• 焊接机架经热处理以消除应力，确保长期重复精度。
• 高精度直线导轨维护量小，适用于高速切割。
• X、Y 轴采用高精度齿条螺轮传动，保证可靠定位精度。
• 强力伺服驱动提供高动态性能，确保复杂轮廓的切割质量与大件加工的生产率。
• 切割区域完全封闭，设有安全观察窗以观察切割过程。
• 标配手持控制器，便于快速设定与操作。

控制

• 高性能 CNC 系统，配大屏幕与直观用户界面。
• 集中显示所有机能，减少操作培训时间。
• 额外监视器可通过内置摄像头监督装载与切割过程。
• 通过以太网接口实现远程诊断与维护访问。
• 切割过程中通过比例阀在控制器内设定并调节气体压力。

嵌套软件

• CypCut：支持 Ai、DXF、PLT、LXD 等常见文件格式的嵌套与切割软件。
• 技术数据库包含各类金属的切割参数和预设循环。
• 自动嵌套节省时间并优化材料利用率，可进行自定义调整。

切割头

• 4 kW 及以下型号配 RayTools 切割头；6 kW 型号配 BOCI BLT 切割头。
• 所有型号配备碰撞保护、自动对焦定位与高度控制。
• 程序执行过程中根据材料情况连续调整激光焦点。
• 低维护设计，便于快速保养。

激光源

• Raycus 光纤激光器具有高电光转换效率、良好光束质量及宽调制频率范围。
• 免维护激光源可降低维护与运营成本。
• 水冷系统确保最佳温度平衡并保护受热部件。

真空排气

• 配套的过滤真空排气装置按激光功率选型并随机提供。
• 高效过滤去除加工产生的颗粒和烟雾，保护操作者健康并延长设备寿命。

技术规格

• 工作台尺寸：3000 mm x 1500 mm
• 工件最大重量：1000 kg
• 行程 X / Y / Z：1530 mm / 3050 mm / 100 mm
• 快移 X/Y：80 m/min；Z：40 m/min
• 定位精度 / 重复精度：0.03 mm/m
• 光纤激光功率（本配置）：1500 W（系列可达 6000 W）
• 最大光束功率：1500 W
• 功率消耗：5.3 kW
• 典型切割厚度：钢 12 mm；不锈钢 4 mm；铝 3 mm
• 机器外形：4.75 m x 2.26 m x 2.10 m
• 机器重量：5250 kg
• 驱动功率：X 1.7 kW / Y 2.4 kW / Z 0.4 kW
