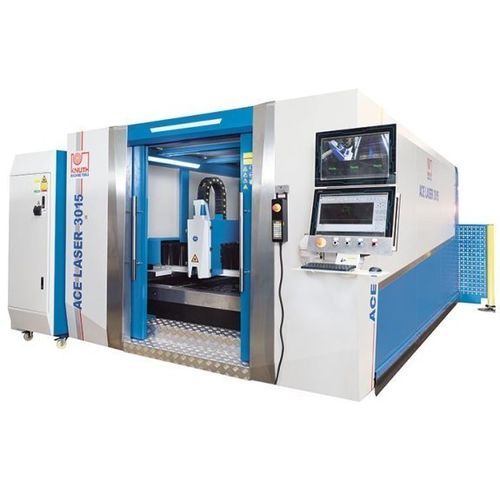

光纤激光切割机 ACE Laser 4020 1.5 R

用于金属金属薄板CNC数控

产品概述
ACE Laser 系列为工业生产设计的光纤激光切割系统。该机型针对切割工艺优化，提供稳定的零件质量、高生产率、安全性与可靠性。完善的标准配置支持高效且多用途的加工，适用于电子、航空航天和汽车等领域的单件及批量生产。

亮点

• 门式（gantry）结构，采用高品质组件
• 包含过滤抽风系统的完整切割包
• KNUTH 提供的全面服务：设计、安装、调试及维护

产品详情

• 门式结构，双侧驱动，大工作面积以适配常见板材尺寸
• Y轴门架采用铝压铸结构，重量轻且刚性高，具备优良动态特性
• 对焊接机架及结构件进行热处理以消除制造应力，确保长期精度稳定
• 高精度线性导轨设计为低维护、长期精度和高速切割而优化
• Y、Z轴采用高精度齿条齿轮传动，保证可靠定位
• 各轴配置大功率伺服电机以实现优异的动态性能
• 机床围护结构配备过滤抽风和保护玻璃窗，兼顾人员与环境安全并可观察切割过程
• 自动穿梭台可在切割时进行装卸，从而最小化停机时间
• 激光切割的垂直度/直角度公差符合 DIN EN ISO 9013-1

控制与软件

• 用户友好的优化界面，便于操作
• 技术数据库包含不同金属的切割参数和预设循环
• 便捷的软件工具支持高效的切割任务处理与工艺参数选择
• 切割过程中通过电磁阀和比例阀在控制器中调节气体压力

切割头

• RayTools 高品质切割头，具备电动自动对焦、碰撞保护和高度控制
• 通过柔性光纤实现免维护的光束传输，延长使用寿命
• 高功率系统可选配 BOCI 切割头以实现高性能切割

激光光源

• 采用 Ytterbium 光纤激光器（Raycus），功率可选 1,000–6,000 W；本配置标准为 1,500 W
• 免维护激光源可降低运行与维护成本

技术参数（表）
工作区
工作台尺寸：4.000 mm x 2.000 mm
工件最大重量：1.500 kg
X/Y 轴加速度：10 m/s²
Z 轴加速度：5 m/s²

行程
X 轴行程：2.020 mm
Y 轴行程：4.050 mm
Z 轴行程：100 mm

快移
快移速度：100 m/min
切割台换台时间：12 s - 17 s

精度
定位精度：0,03 mm/m
重复定位精度：0,02 mm/m

激光
光纤激光器：1.500 W
波长：1,08 ± 10% µm
最大光束功率：1.500 W
脉冲频率：50~5k Hz
功率消耗：5,3 kW
供电电压：AC 380V ± 10%, 50/60Hz, 3xL+N
切割能力（参考）：结构钢 12 mm；不锈钢 4 mm；铝 3 mm

驱动功率
X 轴驱动功率：1 kW
Y 轴驱动功率：1,5 kW
Z 轴驱动功率：0,4 kW

外形尺寸与重量
外形尺寸（长 x 宽 x 高）：10,34 m x 4,28 m x 2,2 m
重量：9.000 kg

规格 / 技术数据

• 型号：ACE Laser 4020 1.5 R
• 工作台：4.000 mm x 2.000 mm
• 最大工件重量：1.500 kg
• 行程 X / Y / Z：2.020 mm / 4.050 mm / 100 mm
• 快移速度：100 m/min
• 换台时间：12–17 s
• 定位精度：0,03 mm/m • 重复精度：0,02 mm/m
• 激光光源：Ytterbium 光纤激光（标准 1.500 W）
• 切割能力：钢 12 mm；不锈钢 4 mm；铝 3 mm
• 功率消耗：5,3 kW • 供电：AC 380V ±10%, 50/60 Hz
• 机床尺寸：10,34 m x 4,28 m x 2,2 m • 重量：9.000 kg
