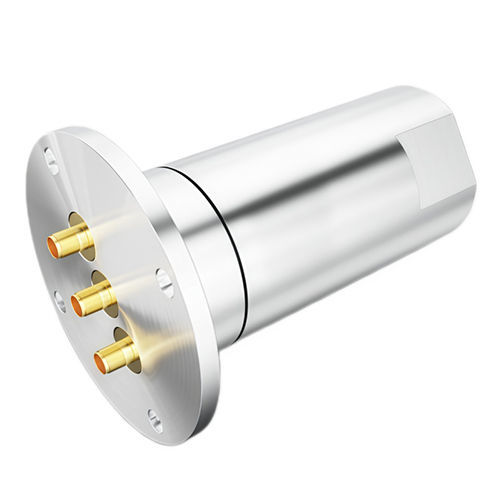

远程通信网络滑环

用于雷达天线用于试验台铝

简要说明
商用名：Ingiant Medium Frequency Slip-Ring。本产品为中频滑环平台，提供三个独立的50Ω射频通道，工作频段1–5.25 GHz。标准配置为SMA‑F连接器，每通道支持10 W平均功率，插入损耗≤1.2 dB，隔离度≥50 dB，位相稳定性±2°至±4°。工作温度范围 -40°C 至 +70°C，防护等级 IP51，最低寿命 500 万转（最高30 RPM）。

产品概述
该滑环在360°连续旋转过程中保持射频性能（插入损耗、VSWR、隔离、位相），避免电缆缠绕与疲劳，适用于天线座、雷达、测试台及其它需旋转馈电的微波系统。

完整参数

• 通道：标准 3 个独立 50Ω 通道
• 标准连接器： SMA‑F (50Ω)
• 频率范围（标准）： 1 – 5.25 GHz
• 平均功率（每通道，最大）： 10 W CW
• VSWR（最大）： CH1 1.5；CH2/CH3 1.6
• VSWR 变化（最大）： CH1 0.1 dB；CH2/CH3 0.2 dB
• 插入损耗（最大）： CH1 1.0 dB；CH2/CH3 1.2 dB
• 插入损耗变化（最大）： CH1 0.3 dB；CH2 0.15 dB；CH3 0.3 dB
• 通道隔离（最小）： ≥50 dB
• 位相稳定性（最大）： 视通道而定 ±2° 至 ±4°

机械与环境参数

• 最大转速： 标准 30 RPM
• 使用寿命（最小）： 5,000,000 转
• 最大转矩： 室温下 0.6 N·m
• 工作温度： -40°C 至 +70°C
• 存储温度： -50°C 至 +85°C
• 最大相对湿度： 95%
• 防护等级： IP51（可定制更高等级）
• 外壳材料： 导电氧化处理的铝合金

参数工程解读

• 频率范围： 覆盖 L 频段、S 频段及低 C 频段；平台可扩展至 DC–18/26.5/40 GHz。
• 功率： 在匹配负载下每通道 10 W CW；通过热设计可实现更高功率。
• 阻抗稳定性： 低 VSWR 及旋转时小幅度变化表明 RF 接触与机械公差精度高。
• 幅度稳定性： 低插入损耗及有限变动对幅度敏感系统至关重要。
• 隔离： ≥50 dB 可降低通道间串扰及多载波环境下的互调影响。
• 位相稳定性： ±2°–±4° 适用于相干应用（相控阵、干涉测量、SAR）。

典型应用

• 地面雷达系统（发/收及校准环路）
• 卫星通信天线座连续跟踪
• 电子战测试台与旋转威胁模拟器
• 带旋转头的微波医疗设备
• 连续旋转供电的工业微波加热
• 天线方向图测量的转台测试与测量

非标定制能力

• 通道数量： 1 至 8+（可根据需要增大直径）
• 频段范围： DC–18 GHz、DC–26.5 GHz、DC–40 GHz 或定制频段
• 连接器选项： N、TNC、BNC、2.92mm (K)、2.4mm、SMP、SSMA 等
• 功率等级： 50 W、100 W、200 W（需热设计）
• 转速： 精密轴承可达 300 RPM
• 环境防护： IP65/IP67、耐盐雾、抗真菌
• 外壳材料与表面处理： 不锈钢、黄铜、铜合金；镀镍/镀银/镀金
• 安装： 定制螺栓图样、导向直径、防旋转特征
• 相位跟踪： 多台设备间的旋转相位匹配

质量保证与严格测试

• 100% 射频性能测试：对整带进行 VSWR、插入损耗和隔离测量，静态与动态（额定转速）均测试。
• 位相稳定性测量：在连续旋转中进行高分辨率记录。
• 机械测试：不同温度下的转矩测量、旋转界面的径向跳动测量、样品耐久试验以验证最低寿命。
• 环境应力筛选：样品热循环、潮湿高温及振动测试，符合相关标准。

技术规格

• Brand: Ingiant
• 商用名称: Ingiant Medium Frequency Slip-Ring
• 频率范围: 1–5.25 GHz (标准)
• 通道: 3 个独立 50Ω 通道
• 连接器（标准）: SMA‑F (50Ω)
• 每通道平均功率: 10 W
• VSWR（最大）: CH1 1.5；CH2/CH3 1.6
• 插入损耗（最大）: CH1 1.0 dB；CH2/CH3 1.2 dB
• 隔离（最小）: 50 dB
• 位相稳定性: ±2° 至 ±4°（视通道而定）
• 最大转速: 30 RPM（可按需实现更高转速）
• 最低使用寿命: 5,000,000 转
• 最大转矩: 室温下 0.6 N·m
• 工作温度: -40°C 至 +70°C
• 存储温度: -50°C 至 +85°C
• 相对湿度（最大）: 95%
• 防护等级: IP51（可定制）
• 外壳材料: 导电氧化处理铝合金
