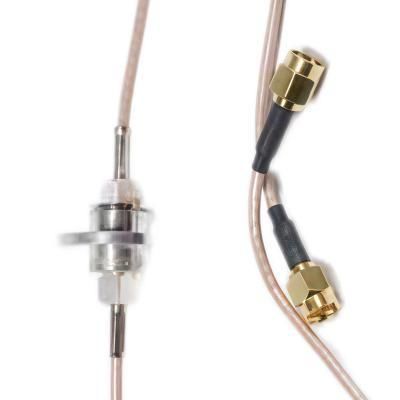

远程通信网络滑环 HS-02RJ-005用于测量仪器视频监控用于雷达天线
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 用于雷达天线, 用于测量仪器, 远程通信网络, 视频监控
- 其他特性
- 多通道, SMA, 带射频同轴连接器
- 电压
48 V
- 主电流
0.5 A
- 转速
最少: 0 rpm
(0 rad.min-1)最多: 60 rpm
(377 rad.min-1)- 触点数量
2 unit
产品介绍
简要说明
产品详情
技术规格 / 参数
- HS-02RJ-005 2 通道 SMA-M RF 旋转接头
- 工作频率 DC–3.0 GHz，标称阻抗 50 Ω，最大平均功率 18 W
- 最大插入损耗 ≤2.4 dB，最大 VSWR ≤1.35，最大转速 60 rpm，最小寿命 250,000 转
- 防护等级 IP51；工作温度 −40°C 至 +85°C；直流传输能力 0.5 A / 48 VDC；适用于高频旋转系统
产品详情
- 用于回转组件和滑环集成中 RF 信号的可靠传输而设计
- 双通道 SMA-M 配置，提供 DC–3.0 GHz 带宽，标准 50 Ω 接口
- 插入损耗低、VSWR 可控，结合额定功率处理能力和较长机械寿命，适合连续运行
- 典型应用：雷达子系统、旋转平台上的通信天线、测试测量设备、监控系统
技术规格 / 参数
- 型号：HS-02RJ-005
- 通道数：2
- 连接器类型：SMA-M
- 频率范围：DC - 3.0 GHz
- 阻抗：50 Ω
- 最大平均功率：18 W
- 最大插入损耗：≤ 2.4 dB
- 最大 VSWR：≤ 1.35
- 最大转速：60 rpm
- 最小寿命：250,000 转
- 防护等级：IP51
- 工作温度：-40°C ~ +85°C
- 直流传输能力：0.5 A / 48 VDC
- 典型应用：雷达、通信系统、测试设备、监控系统
