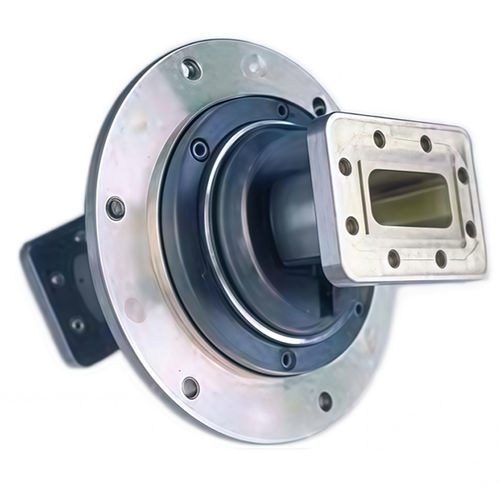

航空工业滑环 HS-1RJ-006

航海用用于雷达天线结实耐用型

简要说明
该单通道 WR187/G 波导 RF 旋转接头工作频段为 5.4–5.9 GHz，针对旋转平台上的高功率 RF 传输（典型于航空航天与雷达应用）设计。支持峰值 1.1 MW、平均 4 kW，同时保持低 VSWR 和低插入损耗，机械寿命为 6×10⁶ 转，防护等级 IP65。

型号
HS-1RJ-006

特点

• 面向 5.4–5.9 GHz C 频段的精密 RF 性能：VSWR ≤1.2，插入损耗 ≤0.2 dB，以减少反射并保持信号完整性。
• 高功率传输能力：峰值 1.1 MW，平均 4 kW，满足高功率发射系统需求。
• 长机械寿命：采用精密轴承和坚固结构，额定寿命 6×10⁶ 转，适合连续运行。
• 环境防护：IP65 防护等级，工作温度范围 0 °C 至 +55 °C。
• 机械规格：单通道 WR187/G 波导设计；最大转速 10 RPM。

技术规格（表）
参数 — 规格
频率范围 — 5.4–5.9 GHz
波导尺寸 — WR187/G
通道数 — 单通道
峰值功率 — 1.1 MW
平均功率 — 4 kW
VSWR — ≤1.2
插入损耗 — ≤0.2 dB
最大旋转速度 — 10 RPM
使用寿命 — 6×10⁶ 转
防护等级 — IP65
工作温度 — 0 °C 至 +55 °C

应用

• 雷达系统（机载、地面、海上）
• 卫星通信天线
• 高功率工业射频设备
• 旋转通信平台
• 军用与航空航天射频系统

采购方主要收益

• 降低旋转射频链路的信号损耗与失真
• 在高功率传输场景下提供可靠性能
• 延长使用寿命以减少维护频次
• 在尘土与潮湿环境下保持稳定运行（IP65）
• 便于集成到现有 WR187 波导系统

技术规格

• 频率范围：5.4–5.9 GHz
• 波导尺寸：WR187/G
• 通道数：单通道
• 峰值功率：1.1 MW
• 平均功率：4 kW
• VSWR：≤1.2
• 插入损耗：≤0.2 dB
• 最大旋转速度：10 RPM
• 使用寿命：6×10⁶ 转
• 防护等级：IP65
• 工作温度：0 °C 至 +55 °C
