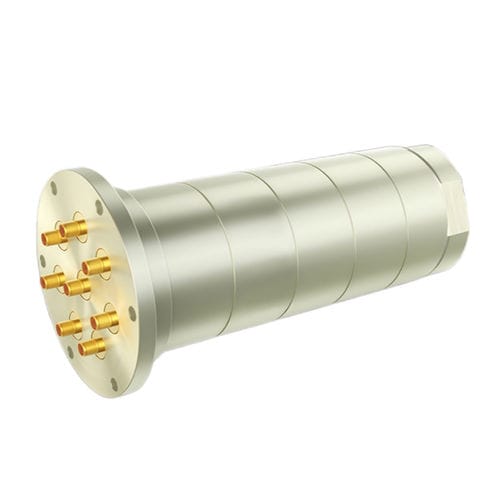

航空工业滑环 HS-8RJ-001

工业用途回转工作台用于雷达天线

概述
HS-8RJ-001 是一款高性能的 8 通道 SMA-F RF 滑环（旋转接头），用于旋转系统中的可靠高频信号传输。具有低插入损耗、受控 VSWR 以及高通道隔离，能在航空航天和雷达等苛刻应用中保持 RF 信号完整性。额定功率 10 W，防护等级 IP65，机械寿命 500 万转。

主要功能

• 八路 RF 通道，配备 SMA-F（50 Ω）接口
• 频率支持：通道 1–3：0～8 GHz；通道 4–8：0～6 GHz
• 低插入损耗和优化的 VSWR，减少信号衰减
• 通道间高隔离，防止相互干扰
• 坚固的机械设计：IP65 防护，工作温度 -40 °C 至 +65 °C，最长 500 万转

典型应用

• 航空航天系统与机载遥测
• 雷达与监视天线
• 需要 RF 传输的旋转平台与工业系统

技术参数

• 型号：HS-8RJ-001
• 通道数：8
• 连接器类型：SMA-F（母），50 Ω
• 频率范围：通道 1–3：0 ~ 8 GHz；通道 4–8：0 ~ 6 GHz
• 额定功率：10 W（最大）
• VSWR：≤ 1.6
• 插入损耗：≤ 1.5 dB
• 隔离度：≥ 70 dB
• 最大转速：60 RPM
• 机械寿命：5,000,000 转
• 防护等级：IP65
• 工作温度：-40 °C ~ +65 °C
