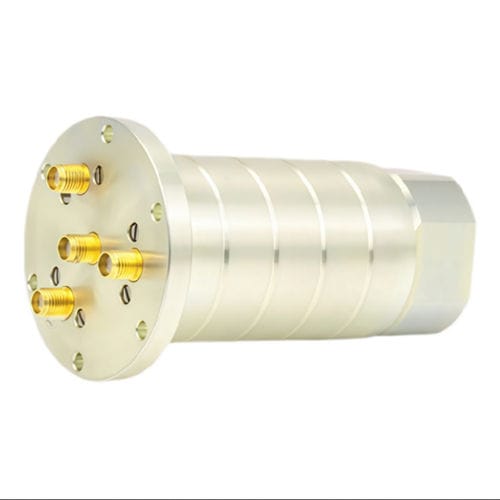

小扭矩滑环 HS-04RJ-001

多通道带射频同轴连接器SMA

简要说明
该4通道RF旋转接头（型号HS-04RJ-001）通过SMA母头（50 Ω）接口在静止和旋转部件之间提供可靠的信号传输。覆盖0–4 GHz，支持每通道最高50 W，设计具有长期机械寿命并适用于具IP65防护的工业/室外环境。

主要产品特性

• 4个独立RF通道：可同时传输四路独立的0–4 GHz信号。
• 宽频带：0–4 GHz覆盖。
• 高功率承载：每通道最大输入功率50 W。
• 优异的电气性能：
  • 插入损耗：≤ 1 dB。
  • 驻波比（VSWR）：≤ 1.5。
  • 通道间隔离：55 dB。
• 标准接口：SMA母头（50 Ω）连接器。
• 坚固的机械设计：
  • 最高转速：60 RPM。
  • 机械寿命：5,000,000 转。
  • 低扭矩运行。
  • 防护等级：IP65。
• 宽环境适应性：工作温度 -40°C 至 +65°C。

性能规格

• 通道数：4
• 频率范围：0–4 GHz
• 阻抗：50 Ω
• 连接器类型：SMA母头
• 每通道功率：50 W（最大）
• 插入损耗：≤ 1 dB
• VSWR：≤ 1.5
• 通道隔离：55 dB
• 最高转速：60 RPM
• 机械寿命：5,000,000 转
• 防护等级：IP65
• 工作温度：-40°C 至 +65°C

对专业采购者的优势

• 通过低插入损耗和受控VSWR将信号退化降到最低，适用于关键RF系统。
• 高通道间隔离可防止干扰，支持多路独立信号。
• 5,000,000次旋转寿命与IP65防护确保工业和室外部署的长期可靠性。
• 标准SMA母头和紧凑机械设计便于集成。
• 在极端温度范围内工作，适用于苛刻环境。

典型应用

• 雷达系统（空管、海军、地面）
• 卫星通信（SATCOM）天线
• RF测试与测量设备
• 工业自动化与旋转机械
• 通信系统
• 军用与航空航天平台

技术规格

• 型号：HS-04RJ-001
• 通道数：4
• 频率范围：0–4 GHz
• 阻抗：50 Ω
• 连接器类型：SMA母头
• 每通道功率：50 W（最大）
• 插入损耗：≤ 1 dB
• VSWR：≤ 1.5
• 通道隔离：55 dB
• 最高转速：60 RPM
• 机械寿命：5,000,000 转
• 防护等级：IP65
• 工作温度：-40°C 至 +65°C
