航空工业滑环

医用工业用途用于雷达天线

产品概述

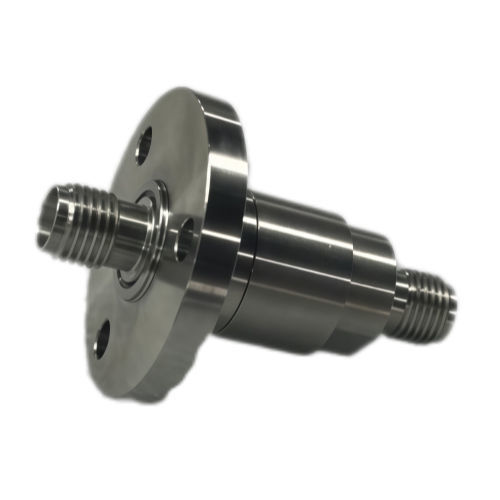

本单通道旋转接头在DC–18 GHz频段内实现固定部件与旋转部件之间可靠的射频信号传输。适用于雷达、卫星地面站、微波测试平台及国防系统，采用不锈钢结构，机械寿命长，并可按非标要求定制以满足特定接口或环境条件。

主要特性

• 频率范围：DC至18 GHz
• 插入损耗：≤0.3 dB（典型值）
• 回波损耗（VSWR）：≤1.25
• 功率承受：在DC–2 GHz可达100 W；2–8 GHz为50 W；8–15 GHz为25 W；15–18 GHz为20 W
• 转速：0–300 转/分
• 寿命：≥1000万转
• 扭矩：≤0.5 N·m
• 工作温度：-40 °C至+80 °C
• 存储温度：-55 °C至+85 °C
• 相对湿度承受：最高95%
• 材质：不锈钢
• 防护等级：IP41
• 测试标准：GJB150.9A-2009（潮湿）、GJB150.16A-2009（振动）、GJB150.18A-2009（冲击）

应用

• 需稳定传输至18 GHz的旋转雷达天线系统
• 微波暗室测试的转台
• 卫星跟踪地面站天线
• 电子战系统的旋转接口
• 军用与航空航天通信链路
• 带有旋转射频部件的医疗影像设备
• 工业高频旋转平台

质量与可靠性
每台设备均按军用级环境标准进行验证，依据GJB150系列执行耐湿、振动和机械冲击测试。生产过程实施严格的质量控制与检验。可根据更严苛的环境、扩展温度范围、更高IP等级或特殊连接器要求提供非标定制。

选择该产品的理由

• 可定制配置：通道数、频率、功率及机械接口
• 军用级环境测试，适用于苛刻工况
• 寿命长（≥1000万转），降低维护和停机时间
• 高频性能稳定至18 GHz，损耗低且VSWR小
• 不锈钢结构，具备耐腐蚀和现场耐用性

技术参数

• 名称：单通道旋转接头
• 频率范围：DC至18 GHz
• 插入损耗：≤0.3 dB（典型值）
• VSWR：≤1.25
• 功率承受：在DC–2 GHz可达100 W；2–8 GHz为50 W；8–15 GHz为25 W；15–18 GHz为20 W
• 转速：0–300 转/分
• 寿命：≥1000万转
• 扭矩：≤0.5 N·m
• 工作温度：-40 °C至+80 °C
• 存储温度：-55 °C至+85 °C
• 相对湿度承受：最高95%
• 材质：不锈钢
• 防护等级：IP41
• 测试标准：GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
