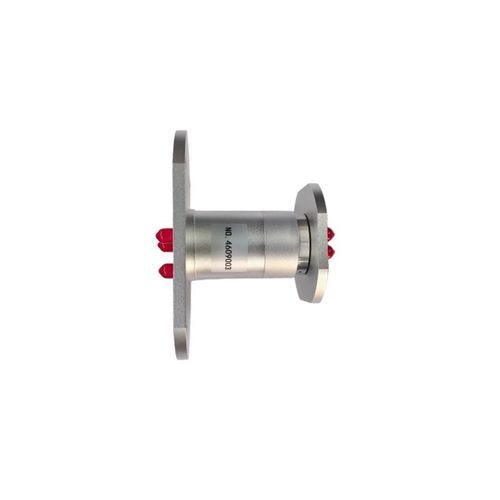

多通道滑环 HS-04RJ-040

无线电频率式无线电频率式带射频同轴连接器

产品概述
本款4通道射频旋转接头（混合型滑环）用于在旋转界面上同时传输四路独立高频信号与电力，专为对信号完整性和机械可靠性有高要求的工业与雷达天线应用设计。

简要描述

• 型号：HS-04RJ-040
• 通道数：4 通道（CH1–CH4）
• 接口：SMA-F（50 Ω）
• 频率：DC – 2.5 GHz
• 功率：200 W（峰值）/ 20 W @ 1 GHz（平均）
• 电气：2 A / 440 VAC/DC
• 防护与寿命：IP51 / 5,000,000 转
• 转速：100 rpm

主要特性与优势

• 混合传输：将4路射频通道与电气触点（额定电流2 A，最高440 VAC/DC）集成于一体，实现射频与电力的复合传输。
• 大功率处理：每通道支持最高200 W峰值，1 GHz 时平均20 W。
• 优异的射频性能：低 VSWR（最大1.3）与低插入损耗（最大0.5 dB），减少反射与信号失真。
• 结构可靠：IP51 防护等级；典型隔离度约50 dB，接触电阻变化小，保证射频隔离效果。
• 耐用且高速：支持最高100 rpm，最小使用寿命为5,000,000 转。
• 适应恶劣环境：可在宽温范围内工作，并具备较高的湿度耐受性。

适用场景
适用于空中交通管制雷达、旋转天线、卫星通信系统、微波测试转台及需实现360°连续射频与电力传输的自动化系统。

定制与支持
提供 OEM/ODM 定制服务，可按需调整频率范围、替代连接器（如 N 型、TNC、2.92 mm）、法兰尺寸及混合配置以满足系统要求。

技术参数 / 规格

• 型号：HS-04RJ-040
• 通道：4（CH1–CH4）
• 射频接口：SMA-F，50 Ω
• 频率范围：DC – 2.5 GHz
• 峰值功率：每通道200 W（峰值）
• 平均功率：每通道20 W @ 1 GHz
• 电气触点：额定电流2 A
• 最大工作电压：440 VAC/DC
• VSWR：最大1.3
• 插入损耗：最大0.5 dB
• 隔离度：约50 dB
• 接触电阻变化：最大约10 mΩ
• 防护等级：IP51
• 旋转速度：最高100 RPM
• 使用寿命：至少5,000,000 转
• 工作温度：-30 °C 至 +80 °C
• 湿度：高达85 % RH
