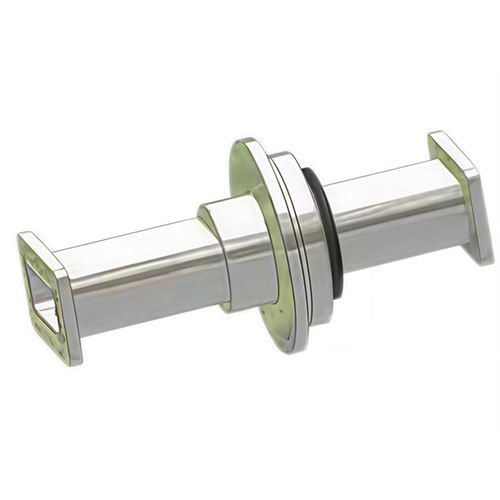

远程通信网络滑环 HS-1RJ-005

工业用于雷达天线合金

简要说明
单通道 WR284/G 波导旋转接头，针对 2.70–2.90 GHz 优化。峰值功率 1 MW，平均功率 1 kW，VSWR ≤1.2，插入损耗 ≤0.2 dB。最大转速 10 rpm，额定使用寿命 6×10^6 次循环，防护等级 IP65，工作温度 0°C 至 +55°C。适用于雷达、卫星通信和工业高功率 RF 系统。

主要特性

• 频率与功率性能：工作频段 2.70–2.90 GHz（WR284/G）。支持 1 MW 峰值和 1 kW 平均功率，VSWR ≤1.2，插入损耗 ≤0.2 dB，最大限度减少信号衰减并保证高效功率传输。
• 机械耐久性与旋转寿命：设计可在 10 rpm 下连续运行，使用寿命为 6×10^6 次循环。由高强度耐腐蚀合金制造，采用精密轴承和密封件以承受振动和反复旋转。
• 环境防护与工作范围：IP65 级（防尘，防低压水射流）。额定工作温度为 0°C 至 +55°C，适合在苛刻的室内/室外环境中部署。
• 工程设计与集成：WR284/G 波导接口按行业公差加工，便于与标准组件集成。具有 EMI 屏蔽和清晰的安装/对准特性，简化安装工作。
• 质量保证与合规：工厂测试包括 VSWR、插入损耗、功率承受能力、旋转耐久性及环境耐受性；符合相关 IEEE 指南并经过严格质量检验。

产品表
通道配置 : 单通道 : 为单信号应用简化集成，降低复杂性和成本
波导标准 : WR284/G : 与标准 WR284/G 组件兼容，无需定制适配器
频率范围 : 2.70–2.90 GHz : 针对中高频应用（雷达、卫星通信）优化
峰值功率 : 1 MW : 适用于高强度 RF 应用，适配高功率发射机
平均功率 : 1 kW : 支持连续高功率运行，无过热或性能下降
VSWR : ≤1.2 : 最小化信号反射，确保阻抗匹配和信号完整性
插入损耗 : ≤0.2 dB : 降低能量损失，最大化能效和信号质量
最大转速 : 10 rpm : 支持天线和机械的连续旋转，确保平稳运行
使用寿命 : 6×10^6 次循环 : 长期可靠，降低维护和更换成本
防护等级 : IP65 : 防尘且耐水，适用于恶劣的室内/室外环境
工作温度 : 0°C–+55°C : 适应多种气候条件，在野外和工业环境中可靠
机械材料 : 高强度、耐腐蚀合金 : 承受旋转应力和环境磨损，延长使用寿命
合规性 : IEEE 标准 : 符合国际工业要求，保证与全球系统的兼容性

技术规格

• 型号: HS-1RJ-005
• 通道配置: 单通道
• 波导标准: WR284/G
• 频率范围: 2.70–2.90 GHz
• 峰值功率: 1 MW
• 平均功率: 1 kW
• VSWR: ≤1.2
• 插入损耗: ≤0.2 dB
• 最大转速: 10 rpm
• 使用寿命: 6×10^6 次循环
• 防护等级: IP65
• 工作温度: 0°C 至 +55°C
• 机械材料: 高强度、耐腐蚀合金
• 合规性: IEEE 标准
• 典型应用: 雷达、卫星通信、工业高功率 RF 系统
