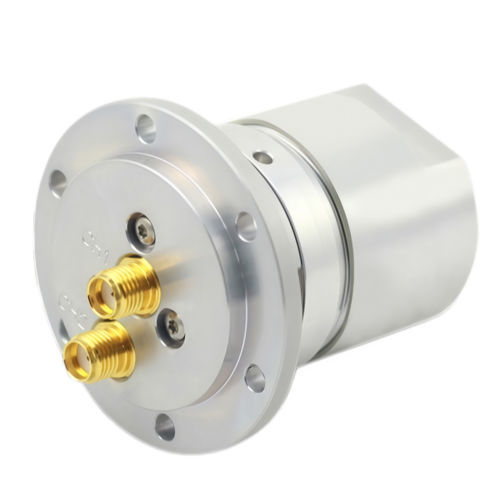

远程通信网络滑环 HS-02RJ-004

用于航空工业工业用于测量仪器

简要说明
该2通道RF回转接头配备SMA-F（50 Ω）接口，覆盖 DC–4.5 GHz。支持1 kW峰值功率、50 W 平均功率（@1 GHz），低插入损耗、60 dB通道隔离和优化的VSWR。IP51防护，工作温度 -40°C 至 +70°C，最大50 RPM，寿命5,000,000转，适用于苛刻的工业应用。

产品概述
高性能双通道RF回转接头
该双通道回转接头用于在固定部件与旋转部件之间实现持续、低损耗的RF信号传输。精密触点与独立通道可降低串扰，在持续旋转下保持信号完整性，适用于专业雷达、通信和测试系统。

主要特性与优势

• 双通道设计：支持两路独立RF信号同时传输，通道隔离60 dB，有效防止串扰。
• 高功率能力：峰值1 kW，平均50 W（@1 GHz），适用于高功率发射机和雷达设备。
• 优异电气性能：超低插入损耗与优化的VSWR，最小化反射并保持信号质量。
• 坚固耐用：铝合金外壳，导电氧化处理，低工作转矩，寿命达5,000,000转。
• 环境适应性：工作温度 -40°C 至 +70°C，IP51防护，最高50 RPM，适合室内/室外安装。

技术规格

• 型号：HS-02RJ-004
• 品牌：Ingiant
• 通道数：2（独立、隔离）
• 频率范围：DC 至 4.5 GHz
• 阻抗：50 Ω
• 连接器类型：SMA 母头（SMA-F）
• 峰值功率：1 kW
• 平均功率：50 W @ 1 GHz
• 通道隔离：60 dB
• 最大转速：50 RPM
• 寿命：5,000,000 转
• 工作温度：-40°C 至 +70°C
• 防护等级：IP51
• 外壳材料：导电氧化处理铝合金

典型应用

• 雷达系统：用于国防、空管和气象监测的天线底座与扫描器。
• RF通信系统：高功率发射机、卫星终端和军用通信网络。
• 工业自动化：回转台、机器人关节和旋转测试装置。
• 军用与航天：需要高可靠性的监视平台与机载雷达系统。
• 测试与测量：需要在旋转过程中保持稳定信号传输的精密RF测试平台。

该产品如何提升您的工作
通过高隔离和低损耗，该回转接头可避免旋转系统中的信号衰减与干扰，降低维护与停机时间。其坚固的设计与长寿命降低总体拥有成本，确保关键工业与防务应用中的可靠RF传输。
