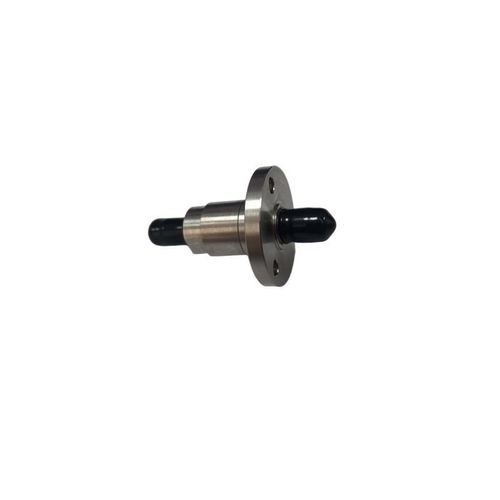

工业滑环 HS-01RJ-18G

用于测量仪器用于雷达天线不锈钢

简要描述

• 单通道 RF 旋转接头（滑环）
• 型号：HS-01RJ-18G
• 通道：1
• 接口：SMA-F（50Ω）
• 频率范围：DC~18GHz
• 最高转速：300RPM
• 材料：不锈钢
• 防护等级：IP41
• 使用寿命：≥1000万转

产品概述
该单通道 RF 旋转接头用于实现固定结构与旋转结构之间的高频信号连续传输。采用紧凑法兰设计和不锈钢外壳，适用于旋转天线和雷达系统的可靠运行。

主要特点与优势

• 宽频覆盖：DC~18GHz，50Ω阻抗。
• 分频带功率承受：100W（DC~2GHz）、50W（2~8GHz）、25W（8~15GHz）、20W（15~18GHz）。
• 低反射低损耗：最大VSWR ≤1.25，最大插入损耗 ≤0.3 dB。
• 结构紧凑耐用：法兰直径25.40 mm，不锈钢外壳；防护等级IP41。
• 高速长寿命：支持最高300RPM，寿命≥1000万转。
• 宽温区间：-40°C至+80°C；符合GJB150关于湿热、振动和冲击的要求。
• 标准SMA-F接口，便于集成。

应用

• 雷达系统与旋转天线
• 卫星通信与跟踪平台
• 微波测试台与测量设备
• 需要360° RF 信号传输的工业自动化

技术规格
参数：规格
通道：1
接口：SMA-F（50Ω）
频率范围：DC~18GHz
平均功率：100W@DC-2GHz，50W@2-8GHz，25W@8-15GHz，20W@15-18GHz
VSWR（最大）：1.25
插入损耗（最大）：0.3 dB
最高转速：300RPM
扭矩：≤0.5 N·m
使用寿命：≥1000万转
材料：不锈钢
防护等级：IP41
工作温度：-40°C ~ +80°C

型号信息

• 型号：HS-01RJ-18G
• 通道数：1
• 接口：SMA-F，50Ω
• 频率范围：DC至18 GHz
• 功率等级：100W（DC–2GHz）；50W（2–8GHz）；25W（8–15GHz）；20W（15–18GHz）
• 最大VSWR：1.25
• 最大插入损耗：0.3 dB
• 最高转速：300 RPM
• 扭矩：≤0.5 N·m
• 使用寿命：≥1000万转
• 外壳材料：不锈钢
• 防护等级：IP41
• 工作温度范围：-40°C至+80°C
