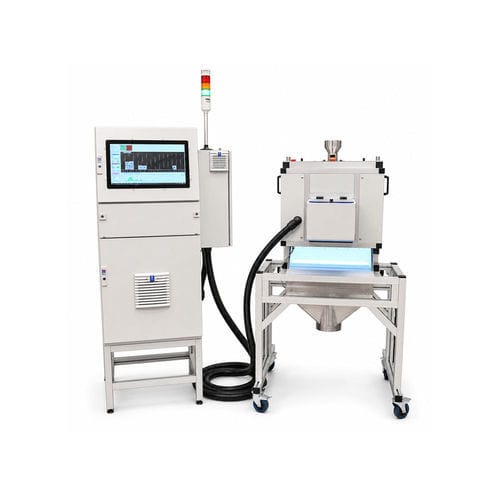

视频检测系统

拍照式自动化测量

概述
实时连续的在线塑料颗粒检测与分拣系统，适合集成于：

• 配料/造粒线
• 电缆挤出线
• 高产能树脂生产线 — 单台用于监控/偏流，或多台用于分拣

产品描述
Inspec.tech 提供基于区域扫描（area-scan）机器视觉与专业照明的在线塑料颗粒检测解决方案。系统机械设计紧凑，便于与现有产线集成，支持连续质量控制、产能优化及自动偏流/分拣。基础产能 1,000 kg/h（2,200 lbs/h）；标准系统可达 9,000 kg/h（19,800 lbs/h）。设备整机交付，组装完毕，可即插即用。

问题示例

• XLPE 绝缘电缆：电气测试不合格 — 单个受污染颗粒即可导致高价值复杂产品报废
• 常见颗粒缺陷与污染（见产品图片）：烧焦、规格偏差、凝胶、尺寸/切割缺陷、交叉污染、发黄、颜色偏差

解决方案
本系统采用 area-scan 相机与受控照明，实现颗粒双面多次成像。结合强大的图像处理算法，可实现高检测率，且机械结构便于集成，可根据产线产能与分拣要求选择合适系统尺寸。系统整机交付，便于快速投产。

主要特性

• 区域扫描传感器技术 — 每颗颗粒多次成像，支持暗/亮背景检测
• 配套优化的算法用于缺陷与污染检测
• 即插即用交付：整机组装完毕，交付即可运行

规格（部分）

• 检测分辨率：80 μm（双面检测；50 μm 可选）
• 产能：基础型号 1,000 kg/h（2,200 lbs/h）；标准系统可达 9,000 kg/h（19,800 lbs/h）
• 无污染设计：内部零件为抛光 AISI 316 与 UHMWPE
• 物料流区域无涂漆表面与螺钉
• 外部铰链与搭扣最小化；气动缸置于封闭腔室内
• 唇形密封与轴承罩采用 UHMWPE；物料流中不使用橡胶密封

3 种系统尺寸 | 优化产能与分拣性能
料斗宽度 / 生产监控产能 / 建议小颗粒分拣产能：
810 mm / 6–9 T/h / 3 T/h
540 mm / 4–6 T/h / 2 T/h
270 mm / 2–3 T/h / 1 T/h

系统软件
直方图与缩略图组合视图；LIVE VIEW 与 REFERENCE 对比以在批次与站点间维持一致质量；趋势视图用于逐分钟生产状态监控。

我们的独特方法
区域扫描传感器架构：在暗背景与亮背景下对每颗颗粒进行多次成像，配合高效算法以提高检测能力。

安装方式

• 在线重力送料
• 在线真空上料器
• 在线移动安装

技术规格

• 检测分辨率：80 μm（50 μm 可选）
• 双面颗粒检测
• 产能：基础 1,000 kg/h；标准可达 9,000 kg/h
• 抛光 AISI 316 与 UHMWPE 内部件的无污染机械设计
• 物料流中无涂漆表面或螺钉
• 外部铰链与搭扣最小化；气动缸封装
• 唇形密封与轴承罩为 UHMWPE；避免在物料流中使用橡胶密封
• 可选料斗宽度：810 mm、540 mm、270 mm
• 按尺寸划分的生产监控产能：6–9 T/h、4–6 T/h、2–3 T/h
• 按尺寸推荐的小颗粒分拣产能：3 T/h、2 T/h、1 T/h
• 整机交付，组装完毕，准备投产
