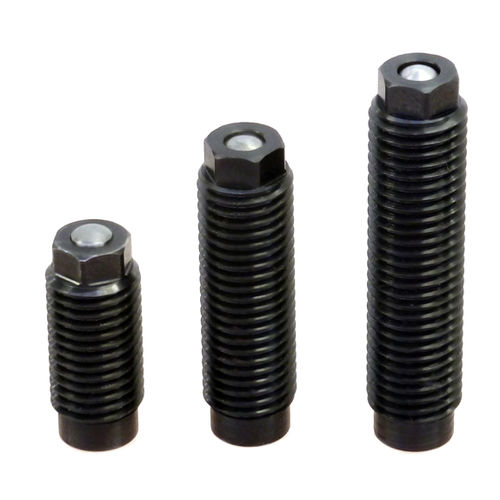

活塞油缸 210-4

单作用夹具螺纹体

螺纹体气缸，小尺寸设计 这些单作用螺纹体气缸采用小规格设计，是夹持小型工件的理想选择。由于油缸间距小至 15 毫米，螺纹体油缸可以拧入多夹具中，从而节省空间。压力油通过钻孔通道供应。气缸通过提供的 Kantseal 密封材料与螺纹安装孔中的地面密封。 工件公差超过 20 毫米时，可通过密封螺母（附件）进行补偿。密封螺母可持续调节气缸的拧入深度。此外，它还可以在螺纹安装孔的上边缘对气缸进行密封，防止泄漏。 特点 夹紧小型工件的理想选择 节省安装空间 内置深度可无级调节 通过钻孔通道实现无管道供油 提供标准气缸和特殊设计 重要提示 带复位弹簧的螺纹体油缸在释放和缩回状态下不承重。防止油缸直接接触腐蚀性切削液和冷却液。一般操作条件和其他信息请参见产品目录或互联网页面："建议和规格 工作压力：pmin.5 bar, pmax.500 巴 操作方式：单动式，带复位弹簧 活塞直径： 8 毫米 行程： 5、10 或 16 毫米 5、10 或 16 毫米 夹紧力：从 100 巴时的 0.5 kN 到 500 巴时的 2.5 kN 需油量 0.5 立方厘米/10 毫米行程 供油：钻孔通道 密封 NBR -10°C 至 +80°C
