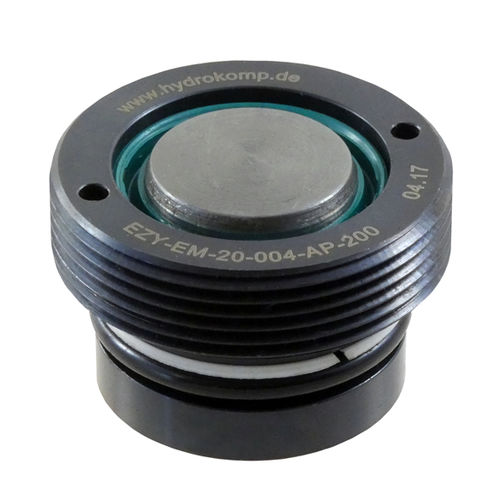

液压缸 210-1

活塞单作用夹具

螺纹体气缸，带行程限制器 这些螺纹体气缸是一种节省空间的夹紧和锁定气缸解决方案。作为结构模块适用于多种任务。例如，这种气缸也非常适合用于压力机夹紧装置。该气缸的特点是结构紧凑。由于内部行程限制器的作用，该气缸也可以在没有反向夹紧的情况下工作。活塞杆端部为冠状。螺纹体油缸仅采用单作用液压操作。因此，只能提供确定的拔出时间。复位通过内置压缩弹簧实现。因此，复位时间无法精确确定。液压油通过钻孔通道供应。 油缸安装完毕后，通过 M4x6 螺纹销将其固定在 M45x1.5 螺纹上。供货范围 包括这种带内六角和倒角的螺纹销。 特点 可用作夹紧气缸和锁紧气缸 不带反夹紧面 带内部行程限制器 带大型球形活塞面 可提供无软防尘圈或带软防尘圈的气缸 可提供标准气缸和特殊设计 液压快速夹具 带 12 个螺纹主体油缸的液压快速夹具。该夹具的标准夹紧边缘厚度为 20 毫米。 夹紧杆由双回路液压夹紧系统提供。这意味着在一个夹紧回路压力下降的情况下，第二个夹紧回路可以维持夹紧效果，直到机器停止。
