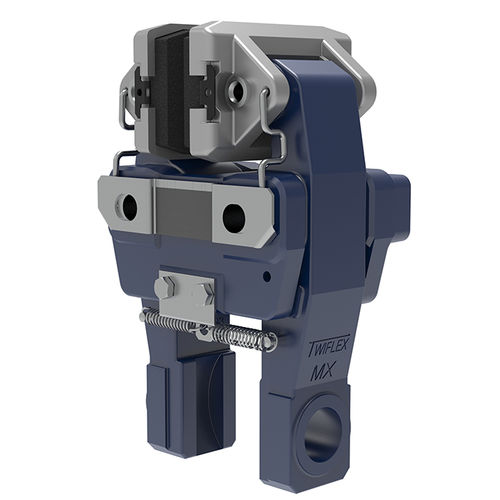

盘式制动钳 MX series

气动

Twiflex MX13，MX25，MX30和MX40系列盘式制动钳分别适用于12.7mm，25.4mm，30mm和40mm厚的盘。SMX卡尺仅适用于12.7mm厚的光盘。最小圆盘直径为300mm。 MX / SMX卡钳可与Twiflex系列推力器中的任何一个一起使用，并具有获得专利的连杆机构，以确保均匀的衬块磨损。 通常每个光盘使用一个或两个卡尺，但数量可能会根据光盘大小而增加。制动器可以围绕盘的周边以任何角度放置，但理想情况下应水平安装（即，在3点钟或9点钟的位置）。如果卡钳与水平方向的夹角大于10°，或在垂直轴应用中，则应安装倾斜的安装套件或平衡连杆。Howdon提供了一系列制动盘（请参见盘和轮毂组件）。 对于气动操作，请使用干燥，过滤和未润滑的压缩空气。气动制动器需要手动或通过气动或电气信号操作的控制阀。 图中所示的额定值是基于完全嵌入并经过调节的制动衬块，其名义摩擦系数μ= 0.4。Howdon盘式制动器必须与Twiflex无石棉制动垫一起使用。 圆盘有效半径=实际半径（m）– 0.033m。
