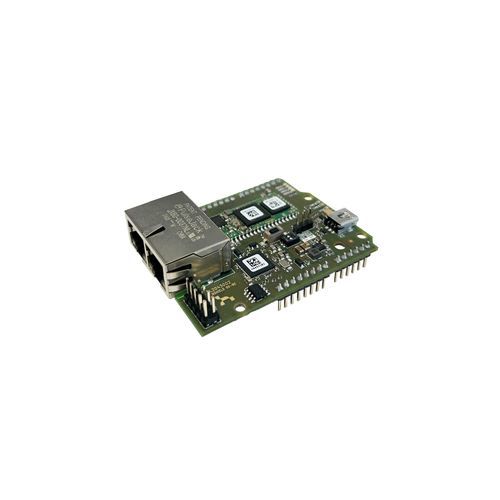

评估板 NSHIELD 90-RE

产品概述
NSHIELD 90-RE 是基于 netX 90 SoC 的评估板（为 NSHIELD 52-RE 的后继型号），用于多协议实时以太网通信的开发与评估。作为 STM32 微控制器的伴随芯片实现，通过与 Arduino Uno 兼容的主机接口连接器，可插接于 STM32 Nucleo-64 和 Nucleo-144 开发板上。

要点

• 适用于所有工业实时以太网系统的统一硬件平台
• 可免费下载的 netX 90 协议栈固件用于评估
• 支持 STM-NUCLEO-64 和 STM-NUCLEO-144
• 提供快速入门指南，便于硬件和软件的快速配置

功能
使基于微控制器的应用能够连接至多种工业实时以太网网络，同时协议栈在 netX 90 SoC 上独立运行，从而降低主机的 CPU 和内存占用。netX 90 作为通信协处理器，提供多协议支持和低延迟的周期性通信。

支持的协议

• CC-Link IE Field Basic（从站）
• Sercos（从站）
• PROFINET IO-Device
• EtherNet/IP（适配器）
• EtherCAT（从站）
• DeviceNet（从站）
• CANopen（从站）
• Open Modbus/TCP
• POWERLINK（受控节点）
• PROFIBUS DP（从站）

特性 / 技术规格

• 产品名称：NSHIELD 90-RE
• 货号：7836.000
• 功能：用于 STM32 Nucleo 主机设备的实时以太网扩展/评估板
• 通信控制器：netX 90
• 内存：8 MByte SDRAM
• 闪存：8 MByte 串行闪存
• 主机接口：通过 SPI 的串行双端口内存接口
• 主机系统：STM32 Nucleo-64 和 Nucleo-144 开发板
• 连接器：Arduino® Uno V3 兼容管脚排（1 x 6 引脚、2 x 8 引脚、1 x 10 引脚）
• 以太网：100 MBit/s（支持 10 MBit/s），100BASE-TX、10BASE-T
• 以太网隔离：隔离；隔离电压：1000 VDC
• 以太网接口：2 × RJ45，带实时以太网交换机，支持线性和环形拓扑
• 现场总线组装体：NXHX-DP、NXHX-CO、NXHX-DN（用于 NXHX 现场总线适配器模块的连接器）
• 诊断接口：板载 Mini-B USB，用于 USB-to-UART 固件下载（虚拟 COM 口）；支持 USB-to-JTAG 调试
• 开发/测试接入点：JTAG TAP 针式适配器
• 显示元件（LED）：SYS（系统状态 黄/绿）；COM0/COM1（通信状态 红/绿）；ACT0/ACT1（以太网活动 黄）；LINK0/LINK1（链路 绿）；MMIO0..MMIO7 用户可定义 LED（MMIO 通过主机接口 X6 连接）
• 电源：5 V DC；典型电流：300 mA（5 V）；供电接口：Mini-B USB 或 Arduino 主机接口连接器 X5
• 允许环境 / 工作温度：0 °C … +30 °C（实验室条件）
• 尺寸（长 × 宽 × 高）：70.2 mm × 53.4 mm × 23.6 mm
• 安装：插拔模块，通过 Arduino 管脚座安装
• 操作元件：复位按钮；启动模式选择；电源选择
• 配置 / 开发：通过 API 的应用程序，Communication Studio
