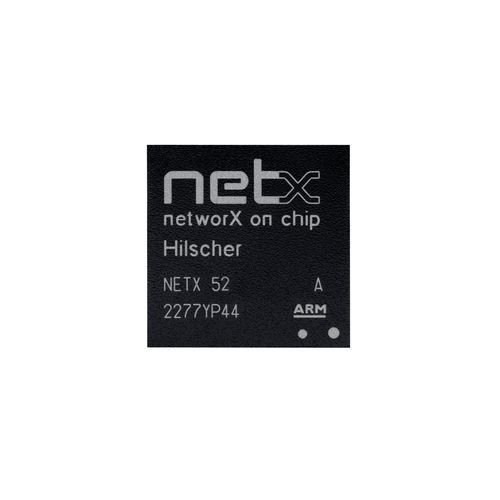

多协议网络控制器 netX 52

紧凑型OPC UA服务器双端口

概述
netX 52 是一款紧凑且成本优化的网络控制器，适用于 Real-Time Ethernet 和现场总线从站应用。基于改进的 netX 50 架构，拥有更大的内部存储和额外功能单元，采用与 netX 51 相同的硅片，但不带外部存储总线。

功能说明
内部存储超过 670 KB（可与小型 QSPI Flash 配合实现超紧凑方案），使 netX 52 在体积受限场景下具备比 netX 50 更高的性能。第二个 RISC CPU（xPIC）与 ARM 并行工作，用于处理时间关键型 I/O，降低 ARM 的软件负担。提供两路支持 PHY 或现场总线的 Real-Time Ethernet 通道，并设有第三个以太网接口（MII）用于 PC 诊断/配置或主机 CPU 连接；netX 在该接口上可作为 PHY 工作。还可选配 CAN 控制器以接入 CAN 网络。

要点

• 适用于现场总线和 Real-Time Ethernet 从站的紧凑型网络控制器
• 两路支持 PHY 或现场总线的 Real-Time Ethernet 通道
• 扩展协议支持，包括 PROFINET V2.3（Dynamic Frame Packing）和 IO-Link V1.1
• 用于时间关键 I/O 的第二 RISC CPU
• 支持读写的高速 SPI 主机接口

支持的协议

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息
产品名称 | 零件编号 | 简要说明
NETX 52 | 2232.001 | 现场总线从站与 Real-Time Ethernet 从站用网络控制器

技术规格

• 架构: 源自 netX 50 通信架构；硬件与 netX 50/51 兼容
• 硅片: 与 netX 51 相同；无外部存储总线以实现更小、更具成本优势的封装
• 内部存储: >670 KB（可配小型 QSPI Flash 用于紧凑方案）
• 性能: 内部存储与架构提供较 netX 50 更高的性能
• CPU: ARM 内核 + 用于时间关键任务的第二 RISC CPU（xPIC）
• 接口: 两路支持 PHY 或现场总线的 Real-Time Ethernet；第三以太网接口（MII）用于诊断/主机连接
• 主机接口: 支持读写的高速 SPI 主机接口
• 协议支持: PROFINET V2.3（Dynamic Frame Packing）、IO-Link V1.1 及其他多种协议
• PHY: 采用现代 PHY 以降低延迟并扩展诊断能力
• 典型应用: IO-Link 主网关、模块化/紧凑型从站、高性能 CPU 的 Real-Time Ethernet 控制器
• 零件编号: 2232.001
