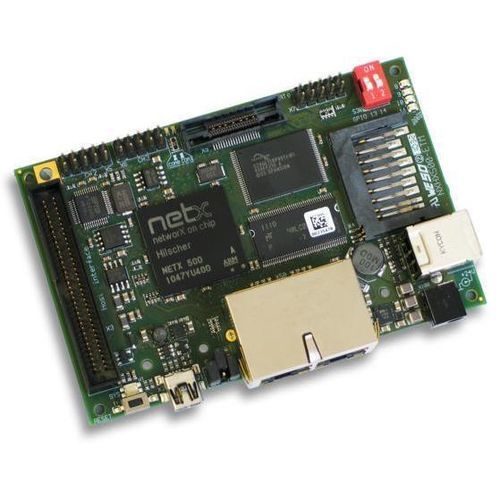

评估板 NXHX 500-ETM

概述
NXHX 500-ETM 是用于评估基于 netX 的单片解决方案的软件开发板。它集成了 32 位/200 MHz 的 ARM CPU 及完整的外设接口，使网络协议与应用程序能够在实时操作系统中并行运行。

开发板详细信息
该板提供通用硬件平台并带有集成调试接口，随板提供 HiTOP 开发环境（含集成 GNU 编译器）。您可以将应用加载到板上并使用随附的协议栈运行，也可与免许可的 rcX Real-Time Kernel 结合用于测试与评估。除调试接口外，完整电路图作为硬件开发基础提供。板上的 JTAG 引出便于连接外部调试器（例如 Hitex Tantino），以实现与开发板相同的用户界面和功能进行开发或测试。

主要特点

• 面向 netX 控制器和设备网络的通用开发平台
• 集成调试接口并提供外部调试器的 JTAG 访问
• 随板提供 HiTOP 开发环境和 GNU 工具链
• 用于协议栈集成和应用测试的经济高效评估平台

支持协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息
产品名称 | 货号 | 简述
NXHX 500-ETM | 7713.200 | 开发板

技术规格

• 处理器：netX 32 位 / 200 MHz ARM
• 实时操作系统：网络协议与应用共享 netX 资源
• 板载集成调试接口，并带有供外部调试器使用的 JTAG 引出
• 开发环境：随板提供 HiTOP（含集成 GNU 编译器）
• 可与 rcX Real-Time Kernel（免许可）配合使用以组合协议栈
• 用于评估完整系统功能的通用硬件
• 提供完整电路图作为硬件开发基础（调试接口除外）
• 零件号：7713.200
• 产品状态：活跃 / 成熟
