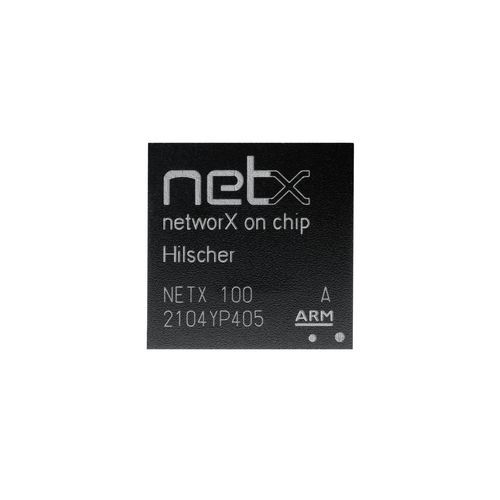

多功能网络控制器 netX 100

多协议从式Linux

产品概述
Hilscher 的 NETX 100 是一款高度集成的网络控制器，针对通信密集型工业应用和最大数据吞吐量而设计。器件集成了 32 位 ARM 926EJ-S（200 MHz）CPU、MMU、缓存、DSP 和 Java 扩展，内部提供 144 KByte RAM 和 32 KByte ROM（引导加载程序）。对于 Windows CE 和 Linux，可通过 SDRAM、SRAM 或 FLASH 扩展外部存储。与主机的连接通过 Dual-Port Memory 接口实现，该接口也可配置为独立应用的 16 位扩展总线。

亮点

• 灵活的高端网络控制器或高度集成的单芯片解决方案
• 三路可配置通信通道，可作为实时以太网接口或现场总线接口
• 32 位 / 200 MHz ARM 926 CPU（约 200 MIPs）满足控制器和设备标准
• 中央数据交换机具有五条数据路径，实现并行数据传输
• 每通道双端口存储器与片上 AD 转换器
• 接口：Dual-Port Memory（主机）、UART、USB、SPI、I²C

协议架构与通信控制器
三条通信通道的控制器结构相同，包含专用 ALU 和特殊逻辑单元，通过微码实现协议功能。两条通道集成以太网 PHY。xMAC（Medium Access Controller）处理总线访问和字节级编码/解码，xPEC（Protocol Execution Controller）将数据封装为报文并控制报文传输。与 ARM 内存的数据交换通过 DMA 逐块进行；或者各通道可使用双端口存储器作为状态信息或本地过程数据存储。智能通信 ALU 允许实现多种协议及其组合，并独立于 CPU 响应时间进行同步。

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息
Product name | Part number | Brief description
NETX 100 | 2220.000 | 现场总线和实时以太网（主/从）用网络控制器

特性 / 技术规格

• CPU：ARM 926EJ-S 32 位，200 MHz（约 200 MIPs）
• 内部存储：144 KByte RAM，32 KByte ROM（引导加载程序）
• 外部存储支持：SDRAM、SRAM、FLASH（用于 Windows CE / Linux）
• 数据架构：中央数据交换机，五条数据路径实现并行传输
• 通信通道：3 个可配置通道；2 个通道带集成以太网 PHY
• 通信控制器：专用 ALU 与特殊逻辑单元，通过微码编程
• xMAC 和 xPEC；DMA 实现与 ARM 内存的块式数据交换
• 每通道双端口存储器用于状态或本地过程数据
• 片上 AD 转换器
• 接口：Dual-Port Memory（主机）、UART、USB、SPI、I²C
