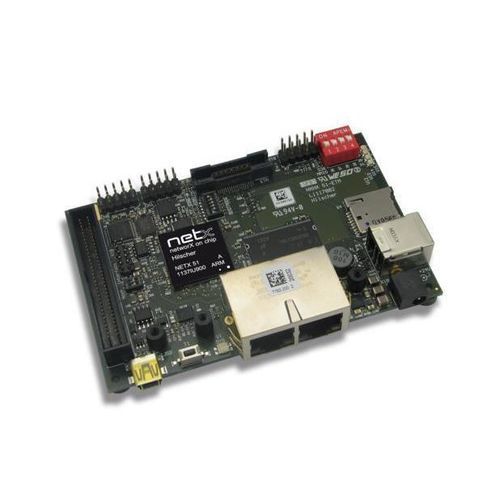

评估板 NXHX 51-ETM

产品类型
用于基于 netX 的评估与硬件/软件集成的开发板（货号 7763.200）。

概述
配备 32 位 ARM 内核的 netX 网络控制器具有较高的处理性能和完善的外设功能，适用于价格敏感应用中的单片解决方案。网络协议栈与用户应用共享 netX 资源，并在实时操作系统中运行。

开发与评估
使用 netX 软件开发板是评估整套系统最简单且最经济的方法。该板包含通用硬件、集成调试接口，并随 Hitex 的 HiTOP 开发环境一起提供。您可以将应用加载到板上运行，使用 Hilscher 协议栈，并将其与免许可的 rcX 实时内核结合使用。HiTOP 配备集成的 GNU 编译器，提供完整的开发与调试环境。作为硬件开发基础，将提供完整电路图（不包括调试接口）。通过板上的 JTAG 接口可连接外部调试器（例如 Hitex Tantino），以相同的用户界面和功能进行开发与测试。

主要特点

• 具有广泛外设功能的评估/开发系统
• 板载集成调试接口
• 一块评估板支持多种工业网络
• 经济高效且完整的评估平台

支持的协议

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息（节选）
产品名称 | 货号 | 简述
NXHX 51-ETM | 7763.200 | 开发板

特征 / 技术规格

• 控制器：配备 32 位 ARM 内核的 netX 网络控制器
• 实时操作系统：netX RTOS 环境用于并发执行协议与应用
• 外设：适用于单片解决方案的广泛外设功能
• 调试：板载集成调试接口；通过 JTAG 可接入外部调试器
• 开发环境：随板提供 HiTOP（包含集成 GNU 编译器）
• 实时内核兼容性：可与免许可 rcX 实时内核结合使用
• 文档：提供完整电路图以支持硬件开发（不包括调试接口）
• 货号：7763.200
• 产品生命周期状态：Active / Mature
• 主要用途：用于基于 netX 的多协议通信的软件与硬件评估平台
• 支持的网络角色：在多种工业协议中支持主/从/适配器等角色（见支持协议列表）
