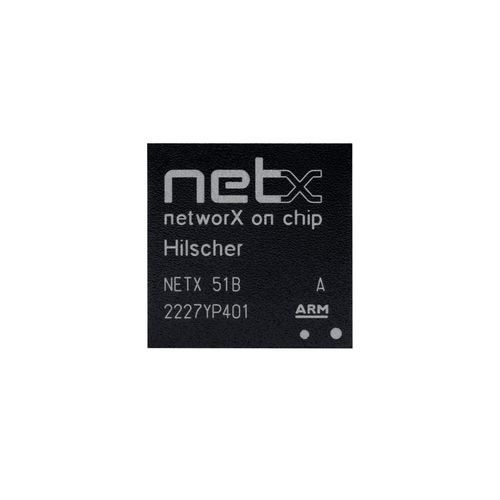

多功能网络控制器 netX 51

多协议紧凑型OPC UA服务器

产品概述
netX 51 是用于现场总线从站和实时以太网从站的网络控制器，内置存储控制器。它提供两个实时以太网通信通道（PHY 或现场总线）、高速 SPI 主机接口以及用于时间关键型 I/O 处理的第二 RISC CPU（xPIC）。支持 PROFINET V2.3 Dynamic Frame Packing、IO‑Link V1.1 等扩展通信功能。

产品亮点

• 灵活的高端网络控制器，可作为带主机接口或独立数字 I/O 解决方案使用
• 两个用于实时以太网的通信通道，支持 PHY 或现场总线
• 支持高级通信功能（如 PROFINET V2.3 - Dynamic Frame Packing；IO‑Link V1.1）
• 第二 RISC CPU（xPIC）用于时间关键型 I/O 任务，减轻 ARM 负载
• 高速 SPI 主机接口，支持读/写

详细说明
netX 51/52 系列基于升级的 netX 50 通信架构，提供显著增加的内部存储和额外的功能单元。硬件与 netX 50 兼容。netX 52 使用相同硅片但无外部内存总线，从而实现更小、更具成本效益的封装，适用于模块化或紧凑型从站，或作为高性能 CPU 的实时以太网控制器。采用新的 Renesas PHY 可提升吞吐性能和诊断能力。

配合小型 QSPI Flash，超过 670 KByte 的内部存储支持非常紧凑的解决方案，相较 netX 50 性能翻倍。用于快速 I/O 处理的第二 RISC CPU（xPIC）与 ARM 并行工作，在短总线周期下降低 ARM 软件负担。典型应用包括 IO‑Link 主网关，其中 xPIC 处理 IO‑Link 数据传输，ARM 处理与上位主站的传输协议。实现了第三个以太网接口以连接 PC 进行诊断/配置，或连接至主机 CPU（MII，netX 可在该接口上作为 PHY）。可选专用 CAN 控制器用于传统 CAN 集成。

支持协议

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

订购信息
NETX 51 | 2231.001 | 用于现场总线从站和实时以太网从站的网络控制器，带存储控制器

可用下载

• netX 51 Datasheet (English)
• netX 51 Datenblatt (Deutsch)
• netX Brochure (English)
• netX Broschüre (Deutsch)

技术规格

• 架构：进化的 netX 50 架构；硬件与 netX 50 兼容
• 内部存储：>670 KByte（配合小型 QSPI Flash 用于紧凑解决方案）
• 第二 RISC CPU（xPIC），用于时间关键型 I/O 处理，与 ARM 并行工作
• 三路以太网接口：两个主 Real‑Time Ethernet 通道 + 第三接口用于 PC/诊断或主机 CPU（MII，netX 可充当 PHY）
• 两个用于实时以太网或现场总线的通信通道
• 高速 SPI 主机接口，支持读/写
• 支持扩展通信功能（例如 PROFINET V2.3 Dynamic Frame Packing；IO‑Link V1.1）
• Renesas PHY 提升吞吐与诊断能力
• netX 52 变体：相同硅片但无外部内存总线，提供更小封装与成本优化
• 可选专用 CAN 控制器以支持传统 CAN 集成
• 典型应用：IO‑Link 主网关、模块化/紧凑型从站、实时以太网控制器
