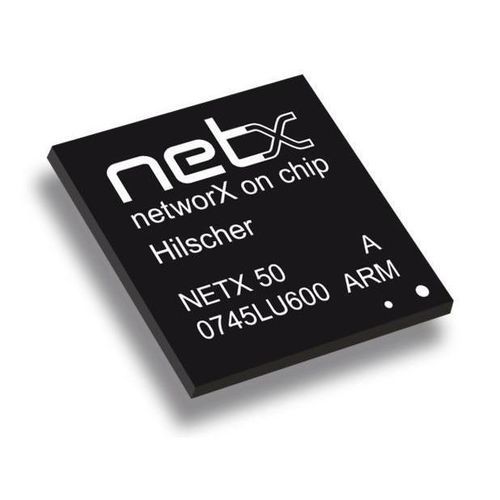

多功能网络控制器 netX 50

多协议双端口用于数据传输

概述
netX 50 是一款用于工业通信的集成网络控制器，适用于 fieldbus 和实时以太网（Real‑Time Ethernet）应用。可通过集成双端口存储器作为主机 CPU 的伴随芯片（companion chip）工作，或以数字 I/O 的方式独立运行。器件内置 32 位 ARM 966E‑S（200 MHz）CPU，配备 112 KB RAM 与 64 KB ROM；通过 32 位内存控制器可扩展外部 SDRAM、SRAM 或 FLASH。丰富的外设与串行接口（UART、USB、SPI、I²C）以及集成的 IO‑Link 与 CCD 控制器，提升了应用弹性。

主要特点

• 灵活的高端网络控制器，支持主机接口或独立数字 I/O 模式
• 两个通信通道，支持内置 PHY 的实时以太网或现场总线
• 集成双端口存储器、扩展总线选项及 DMA/三重缓冲支持以实现高吞吐量

支持的协议

• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

订购信息
产品名称 | 零件号 | 简要说明
NETX 50 | 2230.000 | 用于 fieldbus 从站和实时以太网从站的网络控制器，带内存控制器

技术规格

• CPU：ARM 966E‑S，32‑bit，200 MHz
• 内部存储：112 KByte RAM，64 KByte ROM
• 用于主机通信与状态信息的集成双端口存储器
• 32‑bit 内存控制器：支持外部 SDRAM、SRAM、FLASH
• 中央数据交换机具有五条数据通路，连接 ARM、通信、主机和 DMA 控制器
• 两个可配置的通信通道，采用二级控制器结构（专用 ALU + 微码驱动逻辑）
• 集成以太网 PHY（将外部以太网电路减至被动元件）
• xMAC（媒介访问控制器）与 xPEC（协议执行控制器）用于总线访问与数据包控制
• 支持 DMA 的分块传输以及可选三重缓冲逻辑以实现无冲突数据交换
• 外设：UART、USB、SPI、I²C；集成 IO‑Link 控制器与 CCD 控制器
