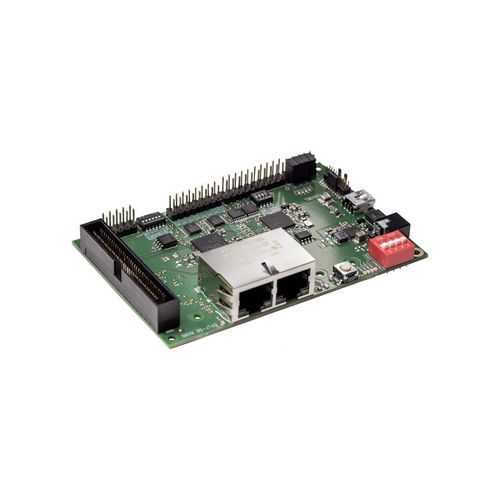

评估板 NXHX 90-JTAG

产品类型
用于 netX 90 网络控制器的开发板（Hilscher NXHX 90-JTAG）。部件号：7833.000。

亮点

• 具备丰富外设功能的开发系统
• 集成 JTAG 调试接口
• 适用于多种工业网络的通用评估板
• 随附基于 Eclipse 的 netX Studio 开发环境

概述
NXHX 90-JTAG 是基于 netX 90 通信控制器（32 位 ARM 内核）的软件开发板。它支持在实时操作系统（RTOS）中并行运行网络协议栈和应用程序，提供用于面向成本敏感的工业应用的通用硬件平台，以评估硬件和软件栈。

该板配备集成调试接口（JTAG），并随 netX Studio 提供——该工具集基于 Eclipse，包含 GCC 工具链、基于 python 的 WAF 构建脚本、刷写工具和 OpenOCD 支持。开发者可以将应用程序加载到板上，使用 Hilscher 协议栈运行，并将其与无许可要求的 Linux BSP 结合进行深入评估。

支持的协议

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息
产品名称 | 部件号 | 简要说明
NXHX 90-JTAG | 7833.000 | 开发板

文档（节选）

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

技术规格

• 处理器：配备 32 位 ARM 内核的 netX 通信控制器
• 网络协议和应用在实时操作系统中运行
• 集成调试接口（JTAG）
• 随附 netX Studio（Eclipse、GCC、WAF 脚本、刷写工具、OpenOCD）
• 支持无许可的 Linux 板级支持包集成
• 用于平台（硬件与软件）评估的通用硬件
• 文档中提供评估板原理图作为参考
• 可通过附加插拔模块扩展以复现具体用例
• 部件号：7833.000
• 产品生命周期状态：Active
