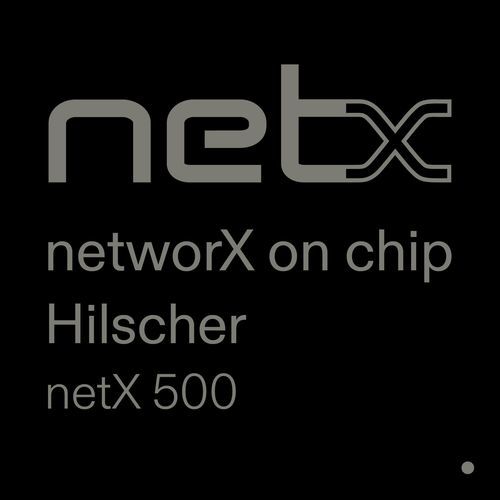

多入口网络控制器 netX 500

多功能多协议4 端口式

概述 netX 500 是一款高度集成的网络控制器，具备为通信和最大数据吞吐量优化的系统架构。它被设计为灵活的高端网络控制器或高度集成的单芯片应用与通信解决方案，可作为主站或从站使用，并包含显示控制器功能。

亮点

• 灵活的高端网络控制器或高度集成的单芯片应用与通信解决方案
• 四个通信通道可单独配置为实时以太网接口或现场总线接口
• 32 位/200 MHz ARM 926 CPU，约 200 MIPS，满足控制器与设备标准
• 片上双端口存储器、ADC 及集成图形/显示控制器

详细信息 netX 基于 200 MHz 的 ARM 926EJ-S 32 位 CPU，包含 MMU、缓存、DSP 与 Java 扩展。内置 144 KByte 内部 RAM 与含引导程序的 32 KByte ROM；如需运行 Windows CE 或 Linux 等操作系统，则使用外部 SDRAM、SRAM 或 FLASH。与主机的连接通过 Dual-Port Memory 接口进行，该接口也可配置为用于独立应用的 16 位扩展总线。提供丰富的外设功能（UART、USB、SPI、I2C）和集成图形控制器。中央数据交换机通过五条数据通路将 ARM CPU、通信、图形和主机控制器与内存及外设连接，实现并行数据传输。

通信通道与控制器 netX 提供四个相同的通信通道，采用两级控制器结构：专用 ALU 与通过微代码实现的协议逻辑。两个通道集成以太网 PHY。Medium Access Controller（xMAC）负责编码/解码及总线访问；Protocol Execution Controller（xPEC）将数据组装为数据包并控制报文流量。数据交换通过 DMA 与 ARM 内存按块进行；每个通道还提供用于状态信息或本地过程数据的双端口存储器。通信 ALU 支持多种协议及协议组合，并可实现独立于 CPU 响应时间的同步。

支持的协议

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

订购信息 Product name | Part number | Brief description
NETX 500 | 2210.000 | Network controller for fieldbus and Real-Time Ethernet (master and slave) with display controller

特性 / 技术规格

• CPU：ARM 926EJ-S 32-bit，200 MHz（≈200 MIPS）
• 内部存储：144 KByte RAM；32 KByte ROM（引导程序）
• 外部存储支持：用于操作系统的 SDRAM、SRAM、FLASH（Windows CE、Linux）
• 主机接口：Dual-Port Memory（可配置为 16 位扩展总线）
• 通信：四个可配置通道（每个配备专用 ALU 与基于微代码的协议逻辑）；两个通道集成以太网 PHY
• 数据通路：中央数据交换机通过五条通路将控制器与内存/外设连接，实现并行传输
• 控制器：xMAC（Medium Access Controller）与 xPEC（Protocol Execution Controller）
• 数据传输：DMA 分块交换；每通道配备双端口存储器用于状态/过程数据
• 外设：UART、USB、SPI、I2C、ADC、集成图形/显示控制器
• 使用场景：高端网络控制器、单芯片应用与通信解决方案、用于现场总线与实时以太网的主/从功能
