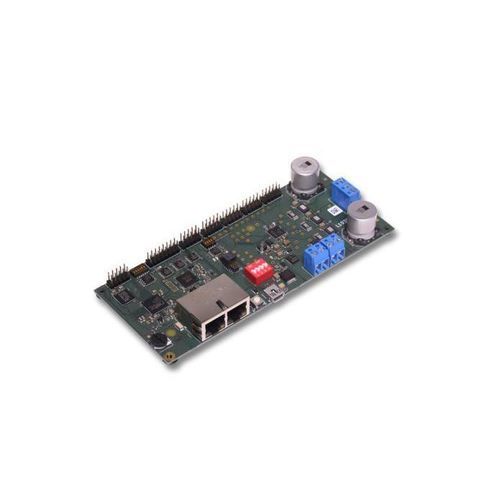

驱动评估板 NXHX 90-MC

用于编码器

产品概述
Hilscher NXHX 90-MC 是一款用于运动控制和网络接口应用的评估与开发板。它集成了 netX 90 处理器，作为参考设计用于评估通信协议和电机驱动集成。该板适用于工业自动化环境中的开发、原型验证和固件评估。

主要特性

• 处理器：netX 90
• 存储：4 MByte SQI Flash（板载）
• 电源：12 V – 43 V
• 连接性：2 × RJ45；外部主机接口（Dual-Port-Memory）
• USB：Mini-B（FTDI），用于调试、UART 和固件下载
• 指示灯与控制：SYS、PWR、COM0/COM1、用户 LED、ACT、LINK；复位按钮与配置开关
• 尺寸：155 mm × 65 mm × 22.2 mm；工作温度：0–55 °C

固件与软件
标准固件可存放在板载 Flash 中，提供通信协议栈及集成的 Web 服务器用于固件更新。通过可选的外部存储扩展，可使用扩展固件，增加 IoT 连接、(D)TLS 支持和动态 Web 服务器。通信协议栈作为可加载固件（LFW）提供，支持如 PROFINET IO-Device、EtherCAT Slave 和 EtherNet/IP Adapter 等协议。

开发工具与示例
该板支持 netX Studio CDT（基于 Eclipse 的 IDE）以进行配置、开发和调试。随附的示例项目和 cifX-API 示例展示了如何在几步内通过网络建立与控制器的连接，并包含电机控制参考源码（例如用于带有 Hall 传感器和可选编码器的 PMSM 的磁场定向控制）。

适用场景与订购
NXHX 90-MC 适合作为评估板、网络接口参考设计以及电机控制应用开发。物料编号：7833.100。
